电池极片是电池的沉要组成部门，用于组成电池的正极和负极。具体职能如下：

提供反映资料：电池极片上涂有活性资料，这些资料参加电化学反映，贮存和开释电能。正极资料通常是氧化物，如锂电池中的锂钴氧化物或锂铁磷酸盐；负极资料常见的是石墨。

传导电流：电池极片的基材（通常是金属箔，如铝箔或铜箔）可能有效地传导电流，使电流在电池内部顺利流动。

结构支持：极片还提供了肯定的机械强度，援手电池维持结构齐全，尤其在充放电过程中，资料体积变动时能维持不变。

总之，电池极片是实现电池储能和开释能量的关键组件。

电极极片概括度丈量的作用

确保电极一致性：概括度丈量能够确保每片电极的状态和尺寸一致，削减电池组装过程中出现的误差和不一致性。一致的电极极片有助于电池内部结构的均匀性，提高电池组装后的整体机能和一致性。

提高电池装配精度：通过精确的概括度丈量，能够确保电极极片在电池组装时正确对齐，削减因尺寸误差导致的装配难题或缺点。提高装配精度不仅能提逾越产效能，还能削减电池内部短路和其他装配缺点的产生。

优化电池机能：精确的概括度丈量能够确保电极极片的边缘光滑整齐，削减电池内部电阻和热量积累。优良的概括度能够提高电池的电化学机能，耽搁电池的使用寿命。

保障安全性：概括度丈量能够检测电极极片边缘的毛刺和不规定情况，预防在装配和使用过程中引起短路或其他安全问题。削减电池内部短路的风险，提高电池的安全性和靠得住性。

质量节造和缺点检测：通过概括度丈量，能够实时发现造作过程中出现的缺点和误差，进行质量节造和调整。提逾越产过程的质量节造水平，削减次品率，提高制品率。

概括度丈量对电池机能的影响

电化学机能：电极极片的概括度直接影响电流的散布和电池的内阻。优良的概括度能够确保电流均匀散布，削减部门电流过大导致的电池发热和老化。

机械强度和不变性：电极极片的边缘整齐和无毛刺能够提高电极的机械强度和不变性，削减充放电循环过程中资料的脱落和变形。

热治理：电极极片的优良概括杜仔助于削减电池内部的热量积累，提高电池的热治理机能，预防部门过热。

 配置规划

海博论坛hibet影像丈量仪NEW STANDARD V2 机型，选取大理石基座和立柱，三轴 CNC 全自动精密节造，精密直线导轨，研磨级滚珠丝杆和伺服电机，确保活动系统精度和不变性。三方向坐标轴建设分辨率为 0.5 ?m 的高精度玻璃光栅尺，确保系统的定位精度和丈量精度。

配RationalVue软件，一套RationalVue = 二维检测比对软件 + 三维检测比对软件 + CAD逆向软件 + Form分析软件 + 概括扫描软件 + SPC统计分析软件 + 脱机编程软件 + 形位公差评价软件

检测流程

1. 工件固定摆放

将产品放于机械玻璃台面上，若产品无变形，可不用固定；产品元素有高度差，若产品变形，批量丈量时可做专用压平或吸平工具 ，避开丈量部位（此产品资料软，易变形）。  此处吓酌玻璃板将产品周围变形地位压放一段功夫，改善变形情况后直接放于玻璃台面上进行丈量的。

2.丈量前分析及模型处置

基准A：金属资料平面，可通过聚焦点，机关平面实现；基准B:产品上圆孔；基准C：产品上圆形键槽。此案例中A基准默认使用了机械的XY平面。

概括度丈量：必要理论元素，本丈量已提供STP的3维模型（模型坐标系必要凭据基准批改到丈量时的工件坐标系地位），此案例中已通过其它软件将模型坐标系批改（保留了iges文件），并创建了要丈量的曲线（保留了DXF文件）

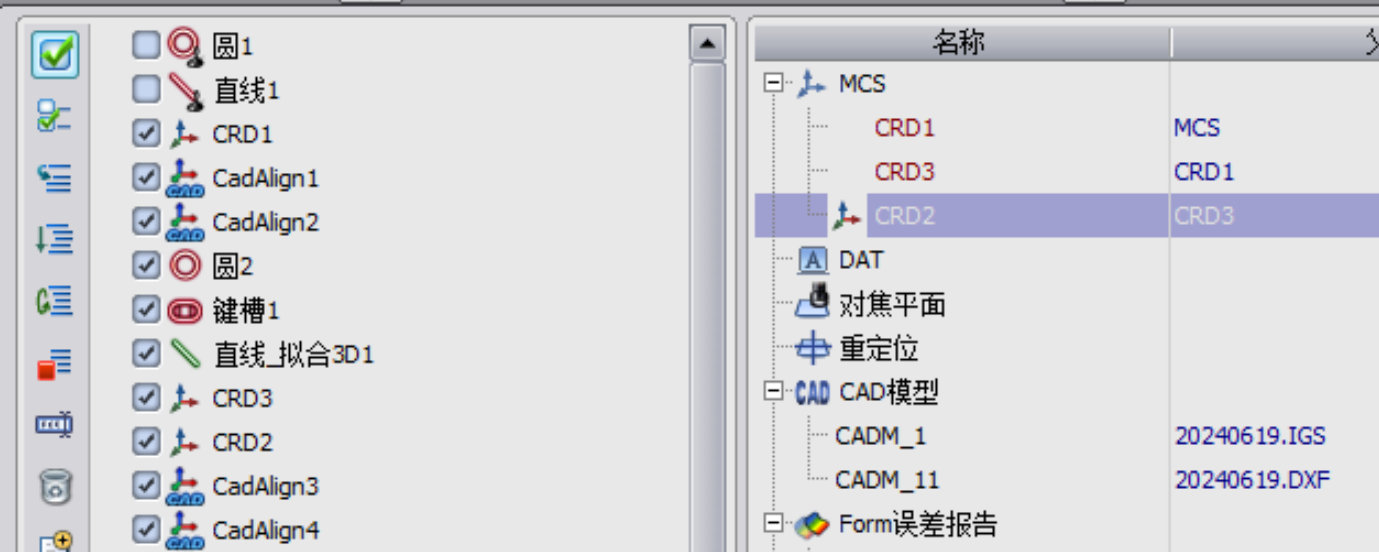

成立坐标系

1．粗坐标系成立：使用天堑线确定轴向、圆确定原点，CAD模型对齐。

2．精建坐标系：使用圆和圆键槽，模型上界说出两元素，丈量元素，将两现实元素机关拟合直线，利用2D坐标系成立坐标系

3.利用坐标系旋转，将当前坐标系旋转到所需坐标系。

4.两个模型别离对齐，实现以上步骤的法式语句如下

丈量

1.界说曲线：图形窗口-拔取设置-框选曲线，界说好的曲线可凭据丈量挨次在法式里拖放调整语句挨次。

2.边缘处置：两处概括度必要使用环形光丈量，表表杂点多，天堑不清澈，必要通过调整字过滤使天堑易于抓取，数字过滤调整好纪录到法式。

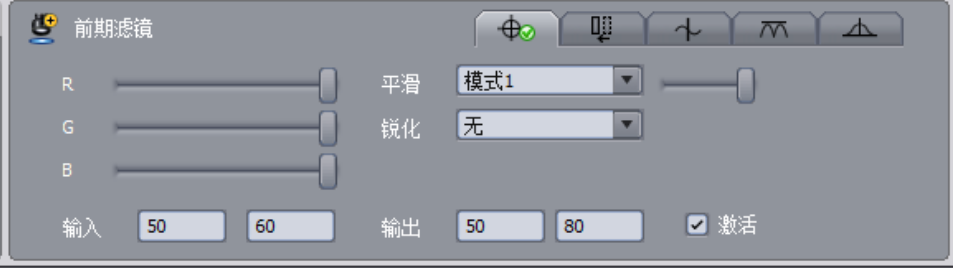

2.1 内圈调整：内圈是两种分歧色彩、分歧材质的天堑，比力清澈，调整起来比力容易，通过如下调整，使天堑档次明显，易于抓取，若不调整，分界限两侧均有杂点滋扰，不利于丈量。

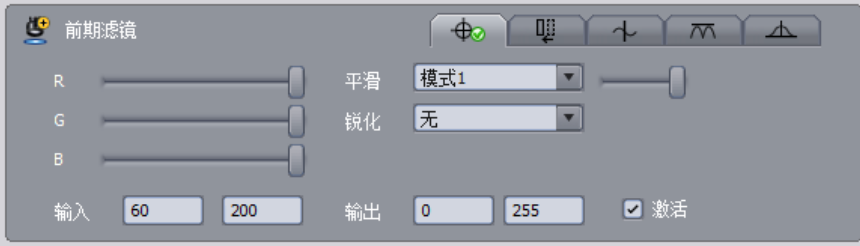

2.2 表圈调整：表圈是同种色彩、同种材质的倒角天堑， 杂点多，不易调整，不易抓取，以下是调整的参数及成效。

3.丈量框宽度和丈量密度调整：法式设置-丈量设置-丈量点密度（可自界说，可选择已设置好的）、自动丈量工具宽度（凭据现实情况扭转）。

4.密度也能够通过元素-右键-丈量步骤调整，并能够在此调整丈量方向。

六、概括度评价及Form误差汇报

1.     过滤参数设置：丈量时预防不了丈量到杂点，所以能够通过下图设置，进行评价前的过滤。

2.     概括度评价：选择尺度，输入公差，未选基准，曲线未拟合，推算的是当前坐标系下的概括度。

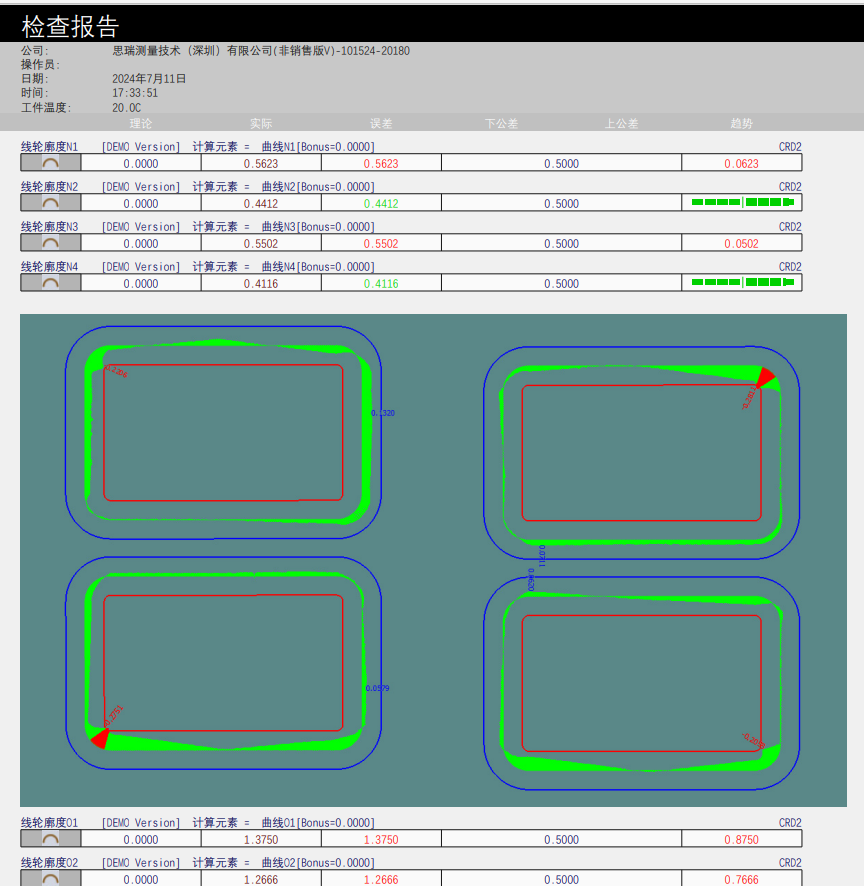

3.     Form误差汇报：

3.1 操作类型：多元素；视图类型：向量类型；

3.2   拖放四项概括度公差到Form误差汇报窗口，设置公差和放大倍率；

3.3   保留Form误差汇报；

3.4   设置延长：概括度推算及保留Form汇报必要功夫，必要期待实现方能保留图片；

3.5   保留为图片，将图形输出到输出窗口。

4.     汇报保留:输出窗口保留。

检测思路

1．  相识需要：电极片概括度的检测，首先要相识必要丈量的地位，用以确定使用的仪器及软件，产品丈量地位有的较软、有的是资料分界处，不成以使用接触式的仪器丈量，能够使用影像丈量仪光学投影丈量。要求的尺寸是带基准的概括度，我司使用的PCDMIS Vision、METUS、RationalVue均可满足要求。本案例使用RationalVue。

2．  装夹固定：产品软，易变形，使用投影丈量，必要将产品放平，必要把稳预防遮挡基准和被测地位。

3．  现实编程丈量：数模处置后导入—-坐标系成立并模型对齐—-灯光调整和参数设置---元素界说并丈量---公差评价。

4．  汇报天生及保留：Form误差汇报进行概括度分析（可单独输出，可发到输出窗口与文本一起输出），将设置好的汇报进行保留。

5．  难点：丈量天堑使用环形光丈量，杂点多，必要对灯光及数字过滤，扫描推算过滤进行调整设置。
