一．布景介绍

涡旋压缩机的压缩部件由动涡旋盘和静涡旋组成，通过动涡盘的活动实现压缩器容积的变动从而提高气体压力，由于涡旋压缩机重要运行件涡盘只有龊合没有磨损，所以寿命更长，涡旋压缩机重要利用在空调、热泵、冷冻冷藏设备中，

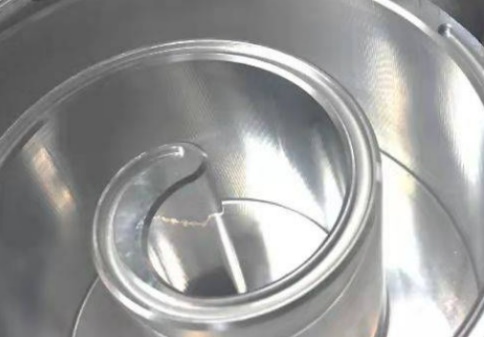

空调是涡旋压缩机的的重要利用场景，负担吸入?圧縮?吐出冷媒的职能。压缩机内的动盘与静盘统称涡旋盘，静盘为固定的渐开线，动盘则呈偏疼回旋平动渐开线式，在压缩机内两个双函数方程型线的动、静涡盘相互咬合。

由于涡旋咬合的个性使得动静盘的精度要求极度高，近年来，随着新能源汽车的发展，对新能源空调涡旋压缩机中的主题部门涡旋的加工精度要求也越来越严格。在加工时，由于机床的加工精度，不变性、工装、刀具等成分影响，会出现侧壁概括颠簸，侧壁与底面的垂直度误差、震刀纹，有效检测成了难点。

?

 二．配置规划

海博论坛hibet丈量三坐标

HP-S-X1S测头系统是高速、高精度的可分度三维扫描仿照测头。它同时兼容触发和扫描职能，支持所有尺度的探测模式：单点丈量、自放心丈量和陆续高速扫描丈量，可实现各类复杂的丈量工作，蕴含复杂概括和表形的扫描。可急剧直观检测涡旋概括度颠簸。

CROMA 三坐标

三．三坐标检测流程

一、 将涡旋盘装夹在工装上。                                                                                                                                                                                                                                                                                          （工装模型图一）

二、成立坐标系

2.1使用涡旋的基准面和两圆来确定坐标系中心，CAD模型对齐并成立精坐标系。

（坐标系成立示意图）

（特点示意图）

2.2 使用“开线扫描”检测涡旋线，必要把稳“穿越次数”次数过多扫描时会出现屡次扫描，将“执行节造”设置为已界说，“理论值步骤”设置为查找标称值，必要把稳扫描速度，

过快会导致扫描点出现误差通常设置为10毫米/秒。在CAD模型上使用鼠标点击涡旋线。

由（蹊径示意图）可知，别离确定1（肇始点），D（扫描方向）、2（终止点），点击“界说蹊径”天生扫描路线。                                                                                                                                                              （开线扫描示意图）                         （蹊径示意图）

2.3 扫描实现，点击“概括度”选择与图纸相符的尺度，评价开线。

（概括度评价）                        （概括度误差）

2.4对于涡旋侧壁与底面的垂直度则必要使用到“截面扫描”来得到侧壁的直线，“截面扫描”实现后使用“最佳拟合”拟合直线，丈量涡旋底面。                                                                                                                  （截面扫描）                               （最佳拟合）

2.5  如图（垂直度示意图），点击“垂直度”，选择与图纸相符尺度，选中直线增长基准评价，通；嵩谖行嗝嫔瓒喽沃毕，一路评价垂直度，这样能够更直观全面检测。

（垂直度示意图）

四．三次元检测思路

1．涡旋的检测，首先必要对产品进行相宜的装夹，此类产品的基准，无数在产品被测地位的反方向，装夹时必要把稳预防遮挡基准和被测地位，做到一次装加注全数丈量。

2. 在操作三坐标丈量涡旋过程中，扫描速度尽量维持一致，由于加工工艺问题， 涡旋的进气口和排气口的表表概括会差一点，涡旋线扫描完后，能够使用“机关过滤器”过滤一些杂点再去评价概括度。

3.涡旋检测的针对性比力强，丈量汇报必要蕴含整体概括度、沉点地位分析、误差地位分析，方便后续的判断及问题分析。
