一、汽车零部件导向套筒介绍

套筒类零件是指在空心回转体零件中的空心薄壁件，是汽车零件中常用的一类零件
。导向套筒为汽车上的一个配件，在汽缸套以及液压系统中的油缸中宽泛使用，起到了支持与导向作用
。

二、合用领域

凭据客户提供的图纸，丈量圆的直径，圆心到直线的距离和给定角度的极径
；此案例的丈量步骤同样合用于有此要求的丈量
。

三、丈量当苦衷项

本案例重要使用到了棱点、直线、圆的丈量，点、圆的机关，坐标系的旋转等号令，对于有类似要求的工件有肯定的参考作用
。

四、丈量过程分析

第一步：工件分析

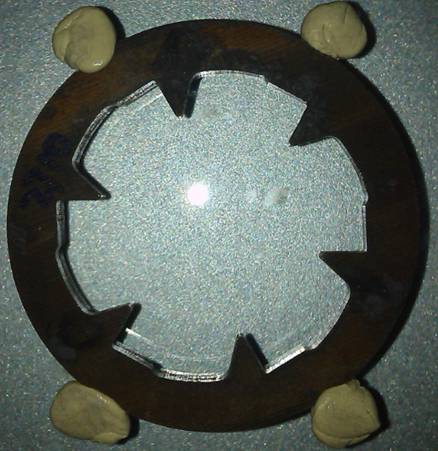

？突Т庸ぜ上切下来的切片如下图：

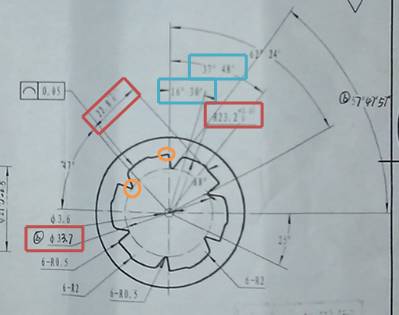

客户的图纸见下图：红色框里为要求丈量尺寸，蓝色框里为给定的理论尺寸，橙色椭圆处是两条直线订交点，用来与直径33.7的圆成立坐标
。

第二步：工件装夹
。此工件只需平放在玻璃台面上用万用黏土粘住即可
。见上面的切片图
。

五、具体丈量步骤：

1、手动建坐标系：打开概括光，使用棱点号令，手动指标在表圆上丈量四点，用四点机关拟合圆
；用直线号令，手动指标在图纸上椭圆处丈量两条直线，机关交点，圆和点旋转坐标轴，圆心做X、Y、Z的原点
。

2、丈量圆和直线：切换到DCC模式，丈量下图的圆、两条直线和与图中左侧直线相邻的一条直线，共六处，用自动圆和直线号令丈量，每条号令框中设置自动指标，聚焦开，过滤器开，图中两直线的方向均从离圆近端到远端选择
。

3、机关直线、点、圆：用圆双方的直线机关中分线，用机关的直线与圆机关刺穿点，以上机关共六处，用机关出来的六个点拟合机关圆
。

4、自动坐标系：用自动丈量的直线机关图纸上椭圆处的订交的点，用上步中拟合的圆和此点旋转坐标轴，圆心做X、Y、Z原点
。

5、丈量点：成立坐标系，将坐标系旋转图纸上蓝色框中给的数值16.5度，角度偏置框处输入-16.5，确定后打开棱点号令，选择自动指标，XYZ别离输入0、23.、0，棱的IJK别离输入0、-1、0，创建，见下图：

 回调自动坐标系，用同样的步骤丈量37.8度的极径
；CAD视图如下：

6、评价：通过地位评价得到圆的直径和给定角度的极径，通过距离评价得到圆心到直线的垂直距离
。

7、汇报：得到汇报，将汇报输出为PDF档，整个丈量实现
。

六、汽车零部件导向套筒检测案例机型推荐

 Classic影像丈量仪
