一、合用领域

此案例为摩托车上发起机的一个零部件：前盖。凭据图纸要求，重要是丈量一些地位、垂直度、平面度；此案例的丈量步骤同样合用于用321法（面圆圆）成立坐标系的机加类零件.

二、丈量步骤分析

1.工件分析:

凭据客户提供的图纸进行分析，我们能够看出，此产品重要丈量图纸上标注的地位、垂直度、平面度等。图纸上标注了平面为A基准，另表两个销孔为定位孔，这是一个典型的一面两销定位方式加工的产品。我们能够把平面定为第一轴向，节造Z方向的零点，把两销孔的连线定为第二向，旋转一个角杜纂图纸坐标系相符，再把X、Y的原点放到中心孔即可。

2.工件装夹:

分析图纸和丈量要求后，就能够进行工件的装夹；此工件为铝合金资料，重要丈量一个方向上的尺寸，工件下部有一个平坦的幼面能够直接放在夹具上，再用两个压片压紧即可，装夹步骤如图：

3.丈量步骤:

测针配置：由此于产品部门尺寸较深、较幼，且靠近产品内壁，我们需使用一支EM2的加长杆，再配置一根20mm的通常加长杆和一根直径Φ2mm测针即可；其配置总长度为150mm左右，这样就能够满足丈量必要了，如图所示：

步骤：

• 测针校验：此案例只用到A0B0一个角度，我们配置好针后直接校验测针即可。

• 工件装夹好了以来，我们就能够进行坐标系的成立了，先手动丈量一个面和两个圆，初建坐标系，而后在自动模式下再丈量基准面A，中心孔和另表两个销孔，用平面A定第一贯，用两销孔连线定第二轴向，由于两孔连线和图纸坐标系存在一个角度，所以必要通过三角函数推算得到一个偏转角度为3.41度，而后进行旋转，平面A节造一个方向的原点，中心孔直接节造另表两个方向原点，如图所示：

• 坐标系成立好了之后，按图纸要求自动丈量相应特点元素。

• 丈量实现后按图纸要求进行相应评价即可，评价地位时选中被评价元素，在右边的输出项目里勾选其中的X、Y、D和状态即可，输出状态重要是出于参考主张，看丈量的元素有无碰杆的情况产生；

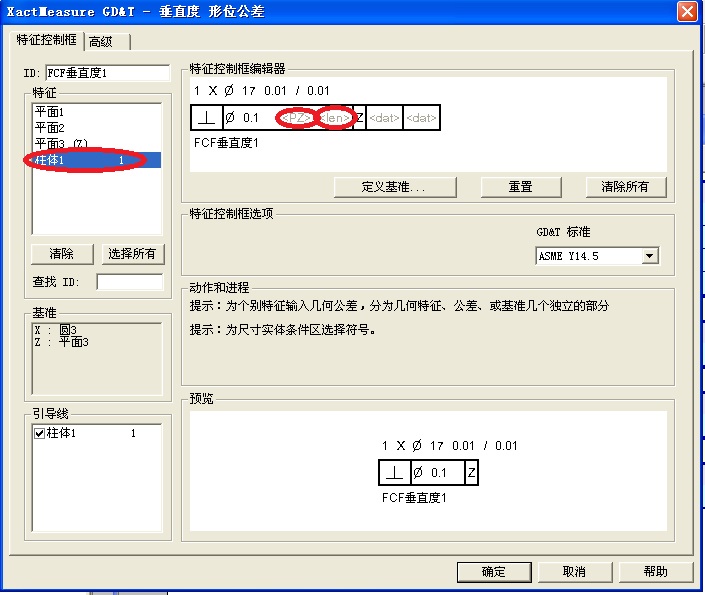

• 评价垂直度时要把稳先界说基准，而后选择被评价元素，再在节造框编纂器里键入相应的公差和基准，若是图纸上标注有指定长度的垂直度要求，我们能够在〈PZ〉处点击一下而后选择“P”，选择使用投影区域，再在〈LEN〉处点击一下输入投

• 影的长度即可，如图所示：

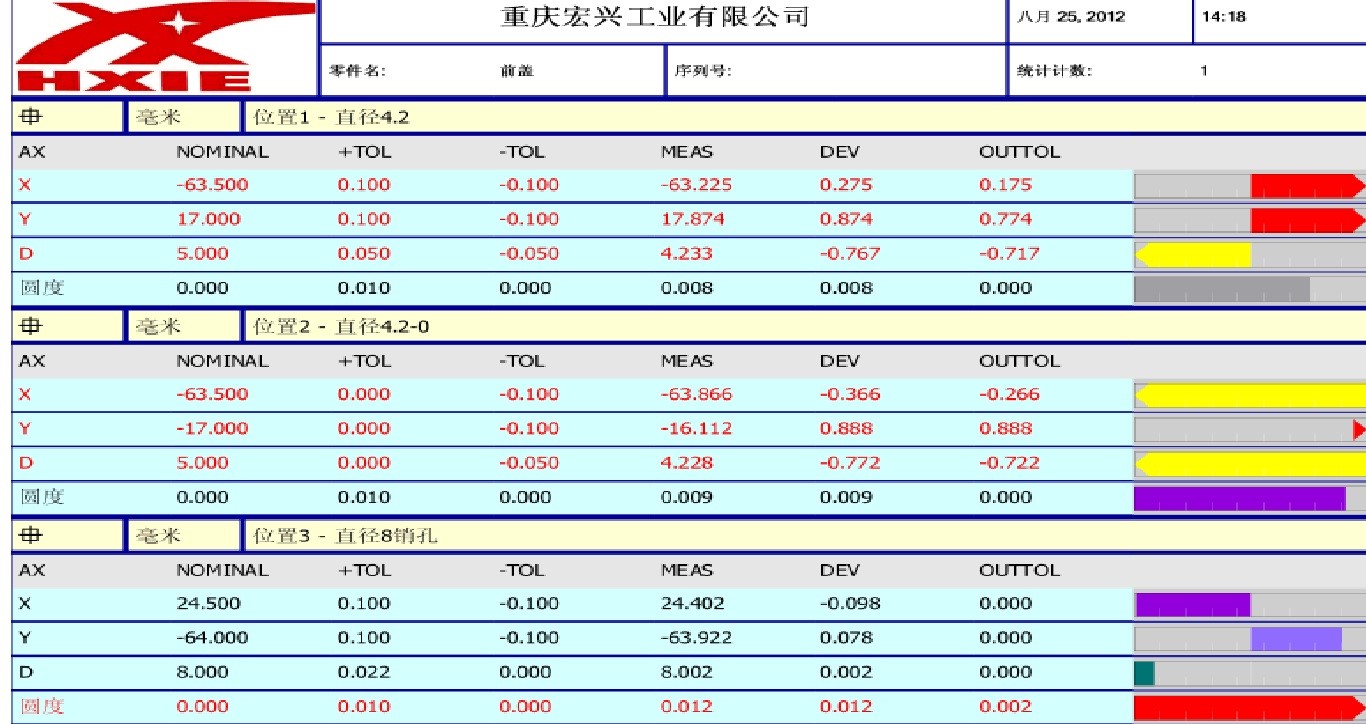

• 将汇报输出为PDF体式的汇报并存档，丈量实现。

三、总结

此案例重要解说了用一个面和两个圆来成立坐标系的步骤，坐标系的旋转，另表还解说了地位尺寸的评价，以及垂直度的

评价步骤，对部门机加类产品有肯定的参考作用。
