齿轮是指轮缘上有齿轮陆续啮合传递活动和动力的机械元件,是工业设备中沉要的基础部件，大部门机械成套设备的传动都是依附齿轮。齿轮行业根基上由车辆齿轮、工业

齿轮和齿轮设备等三部门组成，在各大领域都有宽泛利用。

关于软件

齿轮的设计与造作水平直接影响着齿轮造作质量及齿轮的现实工作机能，客户要求输出具齿轮中齿距、齿形、齿向的各项参数汇报，评定加工的齿轮等级。通过选用

Rational DMIS 软件，只需开明齿轮？榧纯，操作单一，丈量方便快捷。

Rational DMIS 软件齿轮？橹匾糜谠仓タ叱萋值募觳夥治。蕴含:内表直齿、表斜齿等，通过输入理论齿轮的设计参数，智能的创建齿轮三维模型，使齿轮丈量

操作起来更单一、直观、活泼，省去了齿轮CAD造图功夫，节约成本的同时提高了出产效能。支持齿形、齿向、齿距、跳动公差的评价。输出图文并茂的齿轮检测分析

汇报。支持分歧探头头，自动分配产生探头角度，并自动实现探头切换。

丈量步骤

步骤一

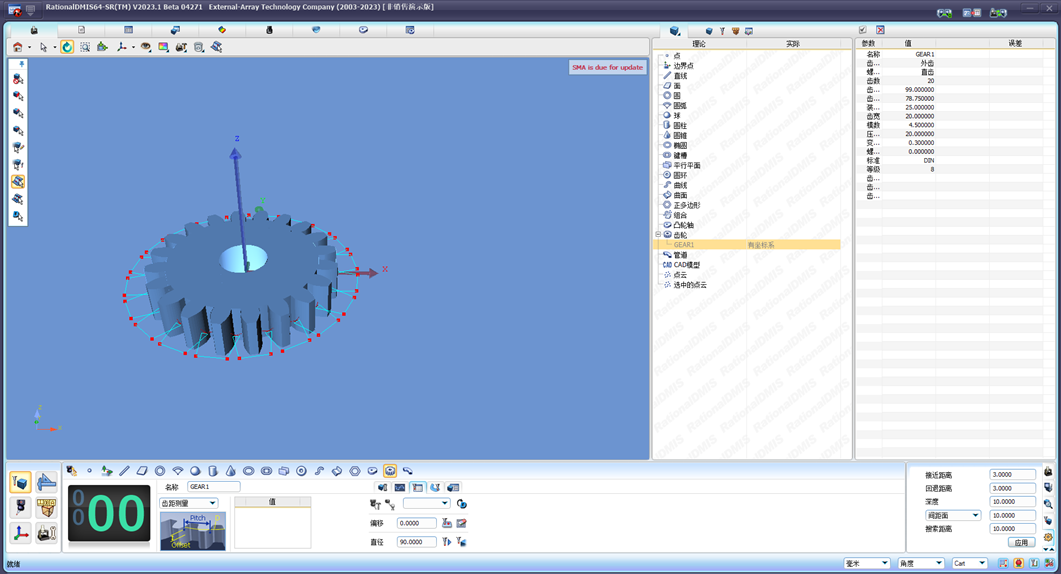

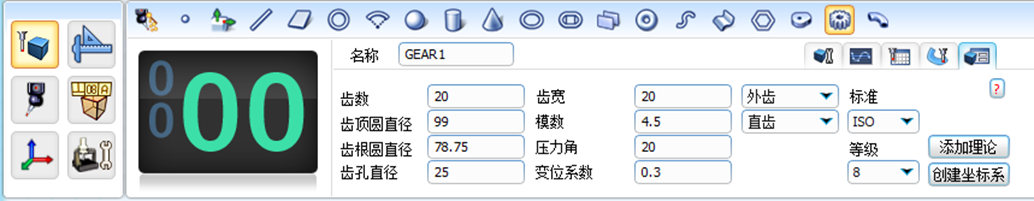

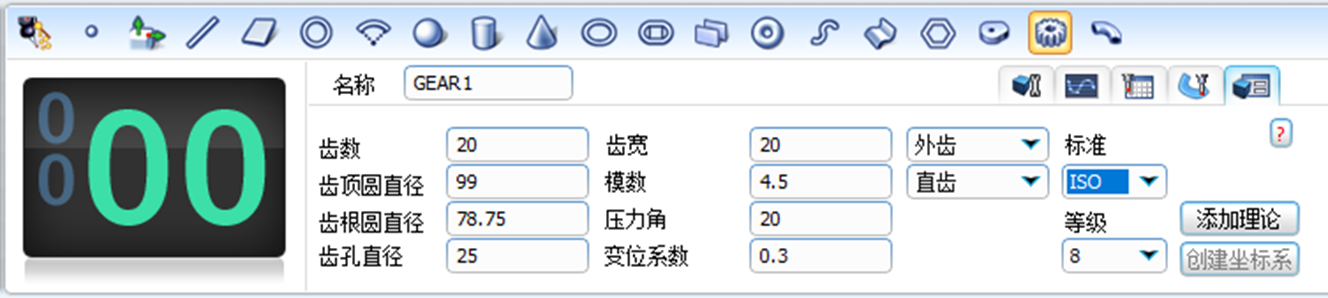

元素界说，输入齿轮参数，点击“增长理论”，软件即可天生齿轮模型

步骤二

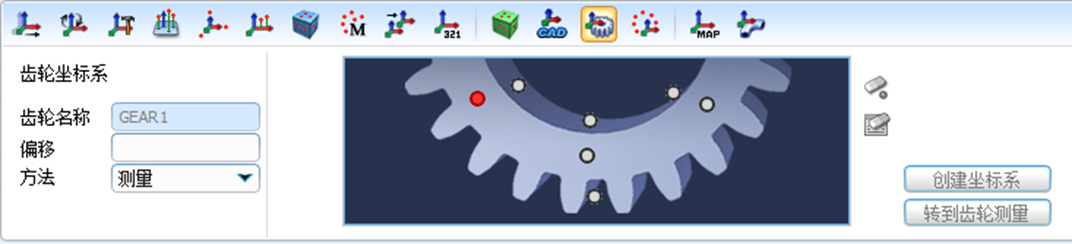

再点击“创建坐标系”，即可转到下方成立坐标系界面

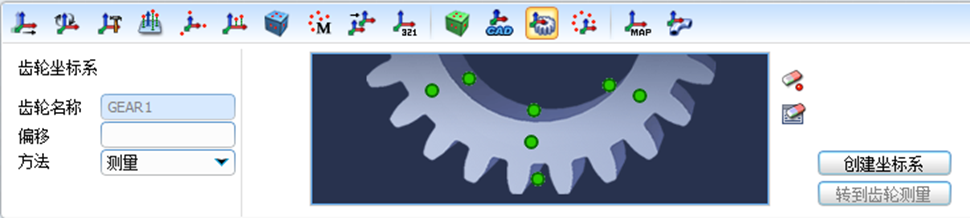

依照上图红点地位采点，实现后（如下图），点击下方“创建坐标系”

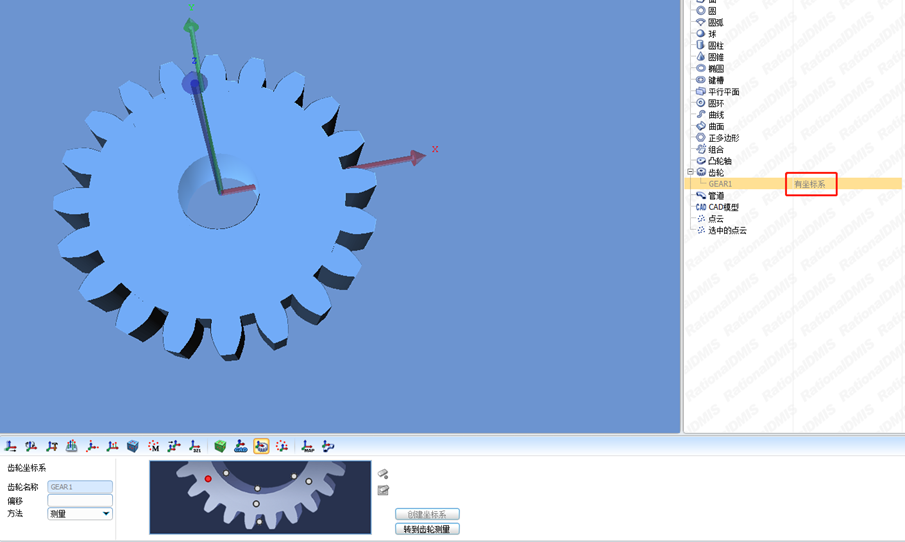

在齿轮处显示 “有坐标系”

再点击下方“转到齿轮丈量”

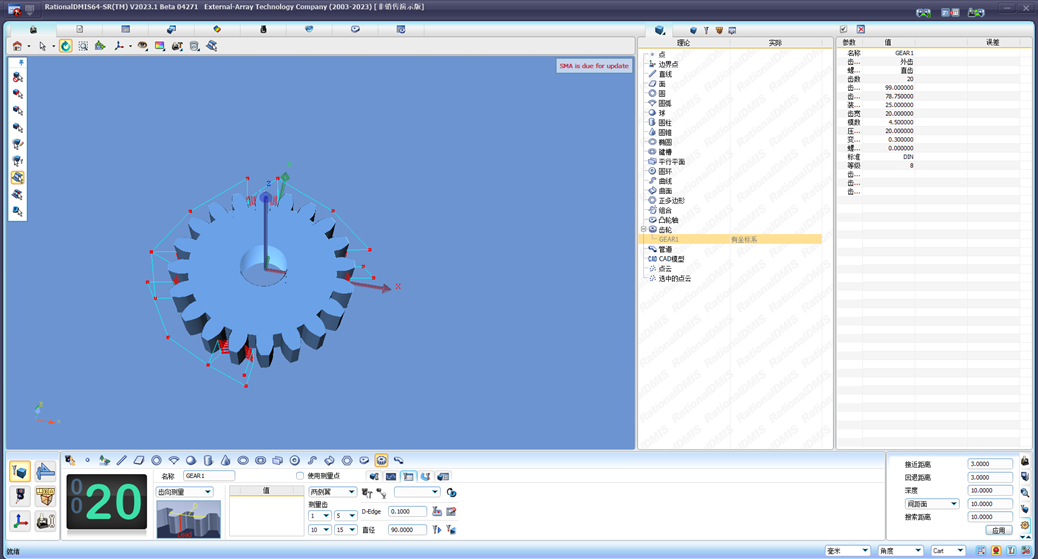

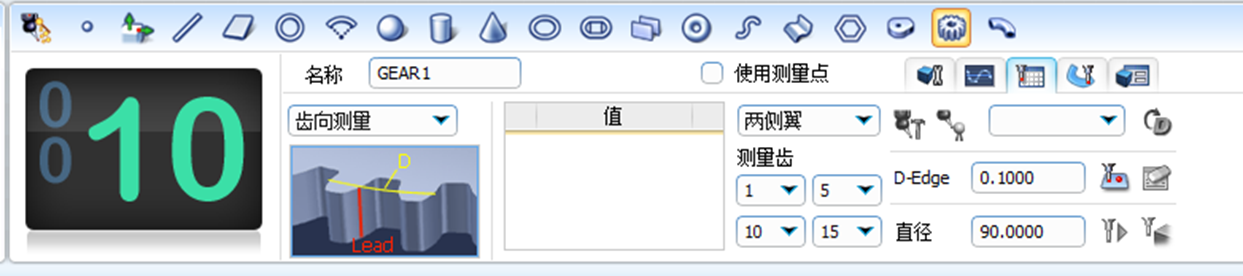

软件自动转到下方丈量界面。

步骤三

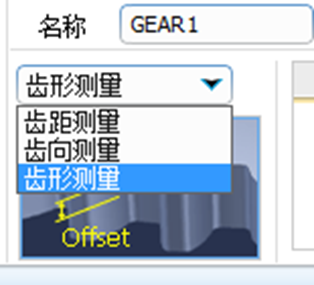

凭据丈量必要，选择丈量类型（齿向、齿形、齿距）

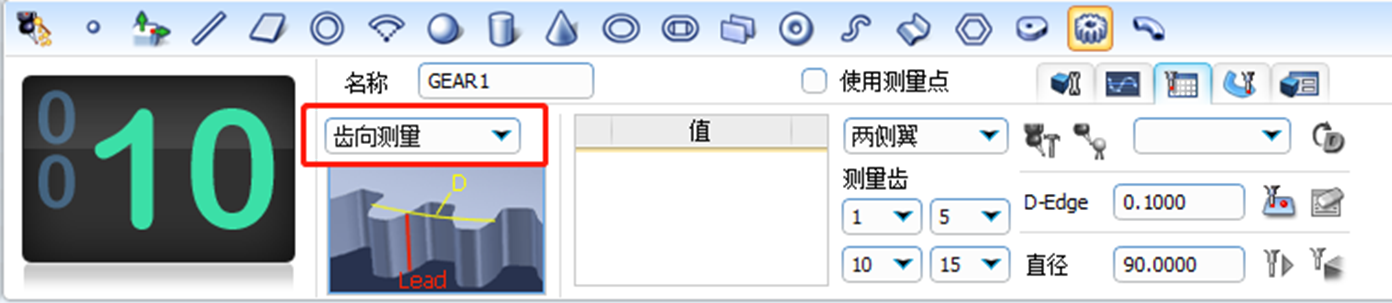

齿向丈量

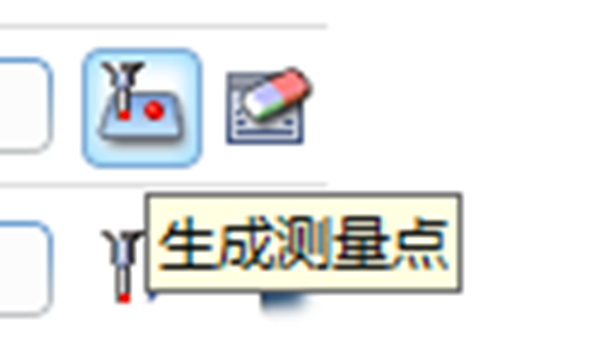

如下图，选好测的 齿编号，点击 “天生丈量点”

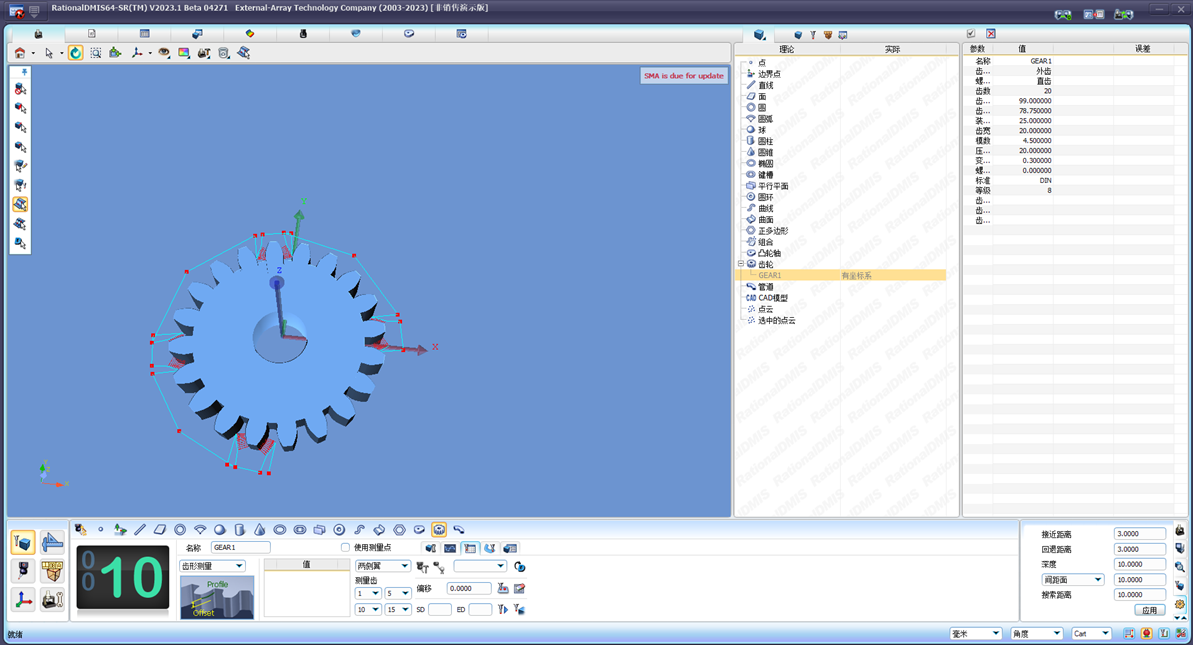

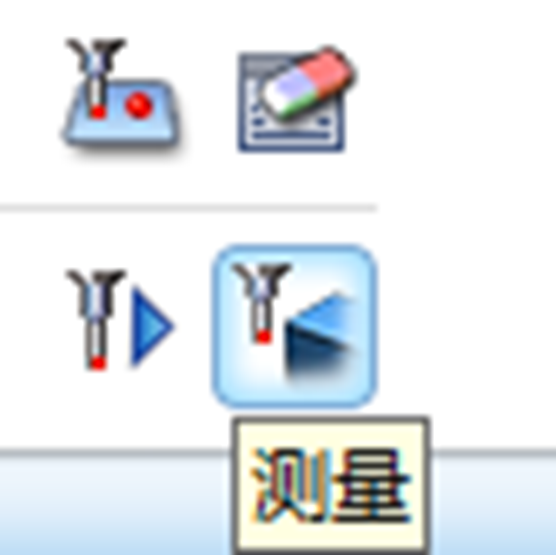

再点击“丈量”软件节造设备自动运行丈量。

齿距丈量

选择“齿距丈量”，调整好直径（默认是分度圆直径），而后点击“天生丈量点”，再点击“丈量”

齿形丈量

选择“齿形丈量”，调整好丈量的齿编号，而后点击“天生丈量点”，再点击“丈量”

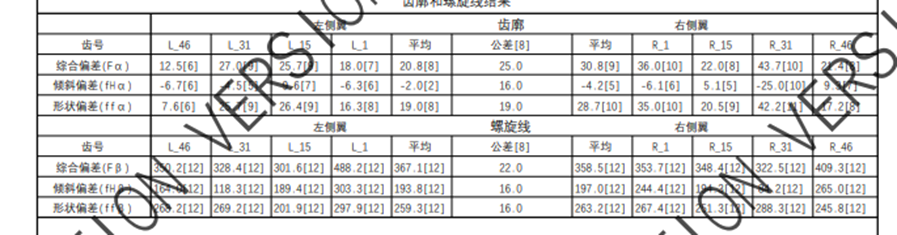

成效图

单一三步，自由选择丈量齿距、齿向、齿形，一键天生法式，自动丈量，即可输出丈量汇报，通过度析上方中括号里面是该齿轮测出来达到的界别,中括号中数字越幼，

齿轮级别越高。（中括号前面数字是误差，单元是微米。）

该丈量规划对硬件没有有关要求，能够凭据分歧的产品大幼和精度要求，可搭配分歧的配置，满足多样化需要。

1. H3C节造柜 + 直测头（不成转角度）——弊端：不能转角度，丈量领域有限。利益：性价比极度高

2. H3C节造柜 + 手动测座 ——弊端，若是必要转角度，必要手动，利益：性价比高。

3. H3C节造柜 + 自动测座——利益：自动丈量，操作单一。

4. DC241节造柜 + HH-A-T7.5 + X1S/H ——利益：即可打点丈量，也能够扫描丈量。

齿轮检测是确保齿轮制品机能和质量的关键环节，还是制品验收过程中的一个沉要验收凭据，也是齿轮在加工造作过程中质量节造的技术保障。海博论坛hibet丈量齿轮检测规划，

占有专 业的齿轮？槿砑，为客户提供了高精度、高 效能、便捷的解决规划。
