一、不变杆布景介绍

汽车不变杆（又称防倾杆或横向不变杆）是车辆悬挂系统中的一个关键组件，用于削减车身在转弯时的侧倾水平。其重要作用是通过衔接左右悬挂，使两侧悬挂的刚度达到平衡，减幼车身倾斜的幅度，

从而提高汽车在行驶过程中的不变性和安全性。由于不变杆直接关系到汽车的行驶安全，其造作精度和质量要求极度高。为了保障产品的靠得住性和一致性，不变杆在造作过程中必要经过严格的丈量和检测。

?

二、丈量设备配置

在本案例中，我们使用Rational DMIS软件中的管路？槎云挡槐涓私姓闪，重要设备配置如下：

1. 三坐标丈量机（CMM）：三坐标丈量机是进行高精度丈量的设备，拥有高精度的传感器和机械臂，可能捉拿复杂工件的三维数据。

2. HH-A-M7.5自动测座：HH-A-M7.5自动测座是一种高精度的自动丈量头，可能在三坐标丈量机的节造下进行矫捷的角度调整和多方位丈量，合用于复杂状态工件的丈量。

3. Rational DMIS软件：Rational DMIS是一款职能壮大的丈量软件，可能支持多种丈量？。在本案例中，使用其中的管路？榻胁槐涓说恼闪。管路？樽庞糜诟丛幼刺墓苈防嗔慵丈量，

可能进行高效的自动化丈量和数据处置。

?

三、检测流程步骤

在对汽车不变杆进行丈量时，我们遵循以下步骤：

1. 丈量筹备：

o 将不变杆工件固定在三坐标丈量机的工作台上，确保工件不变且不会移动。

o 凭据工件的丈量需要，在Rational DMIS软件中输入参数，针对管路类工件的丈量特点。

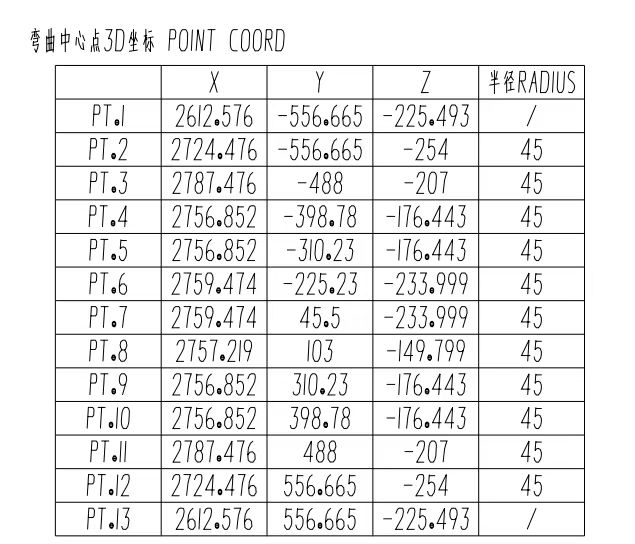

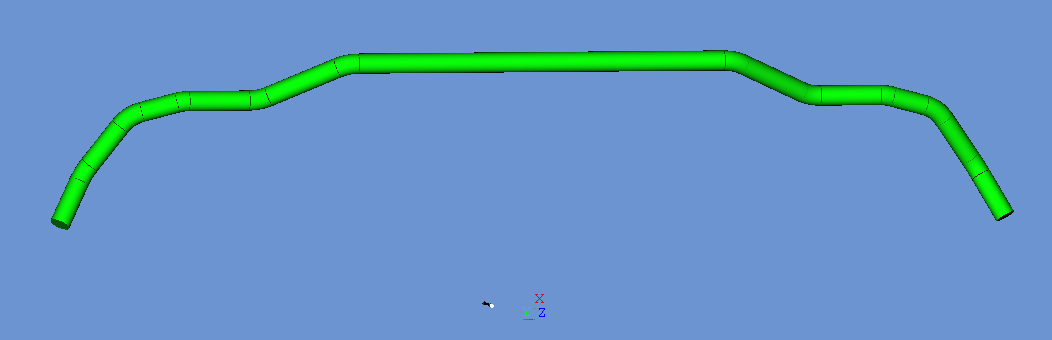

2. 用txt文本导入数据，软件自动天生管路状态。

成立坐标系：

使用Rational DMIS软件的管路？，凭据工件的CAD模型或实物扫描数据，天生丈量蹊径。软件会自动鉴别工件的关键丈量特点点和地位，规划出最优的丈量蹊径。

手动丈量现实管路的肆意两段非平行的管路圆柱段.

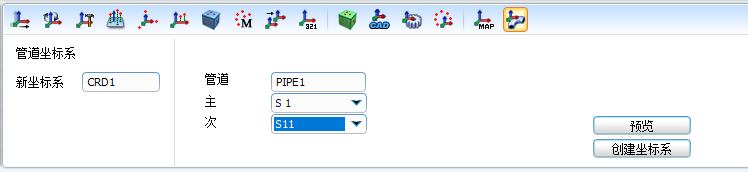

o 通过管路坐标系界面成立坐标系:顺次填入主次参与推算的圆柱段号，再创建坐标系。

3. 自动化丈量：

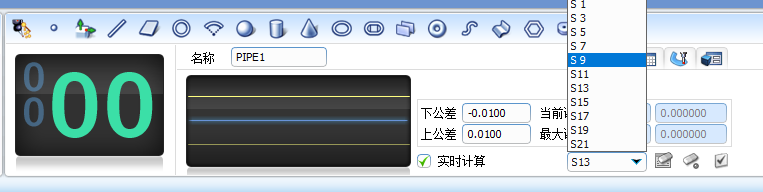

o 将理论管路拖放到标签编纂框, 例如下面的PIPE1：

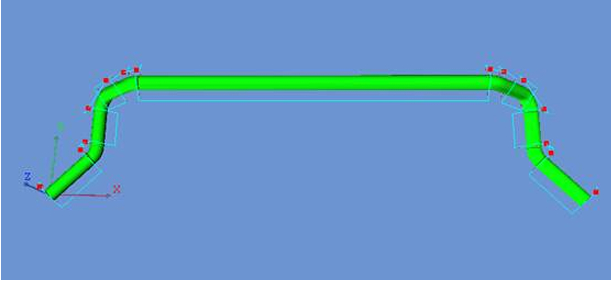

点击天生测点。

4. 数据分析和检测了局天生：

o 实现所有丈量点的数据采集后，Rational DMIS软件会对数据进行处置和分析，蕴含推算不变杆的几何尺寸、状态误差等关键参数。

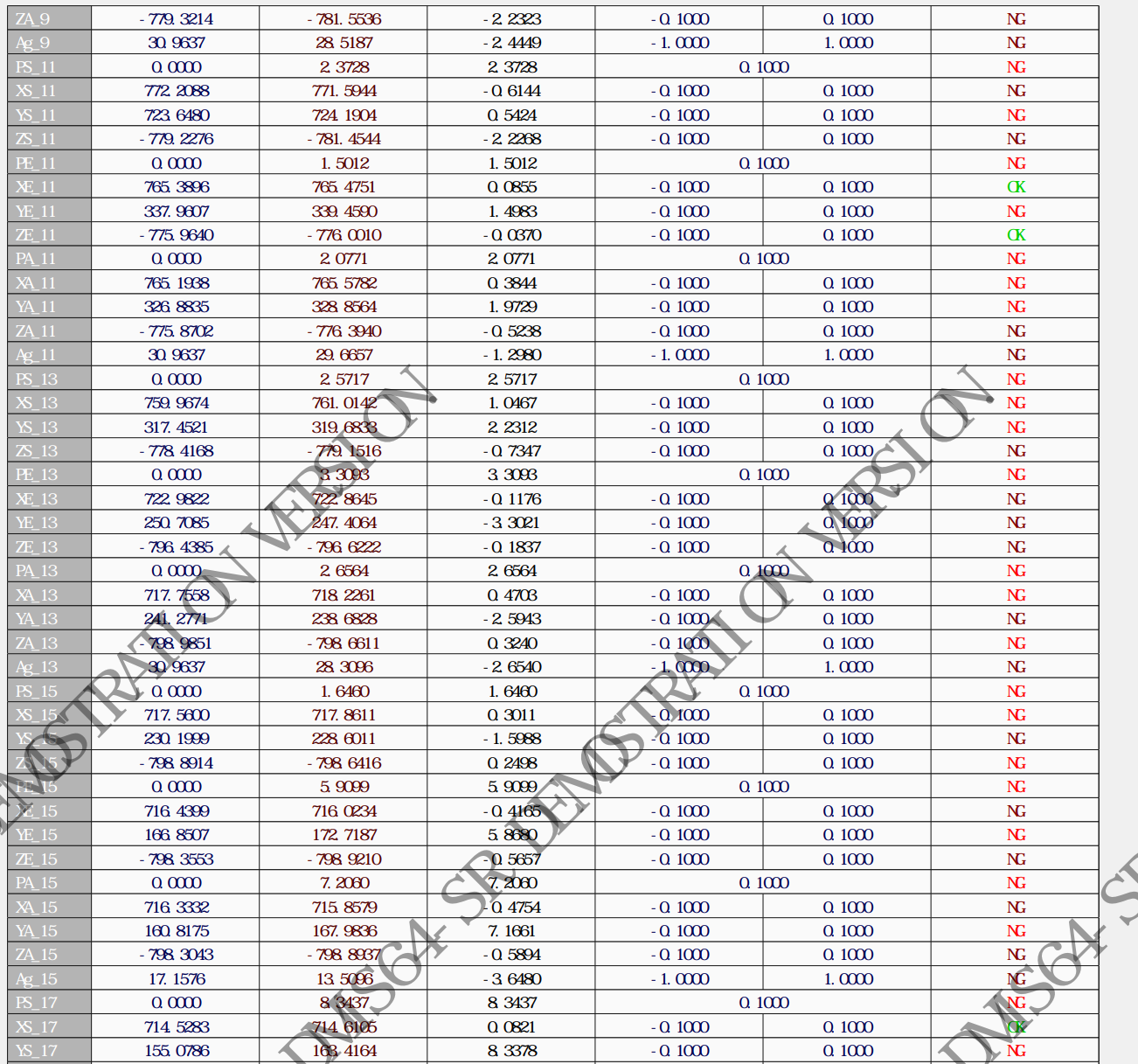

o 最平天生丈量汇报，蕴含不变杆的尺寸公差，作为质量节造的凭据。

?

四、检测总结

通过本次丈量案例，我们成功地利用Rational DMIS软件中的管路？槎云挡槐涓私辛烁呔鹊恼闪亢图觳。Croma Classic三坐标丈量仪 + HH-A-M7.5组合使用，实现了复杂工件的高效自动化丈量。

国产高性价比三坐标软件Rational DMIS软件提供的智能化丈量蹊径规划和数据分析职能，确保了丈量过程的高效性和检测了局的正确性。这种检测步骤可能有效保障汽车不变杆的造作质量，提升车辆的行驶安全性和不变性。

海博论坛hibet丈量，作为一家深耕三坐标设备二十多年的厂家，未来，我们将进一步优化丈量流程，索求更多复杂工件的丈量步骤，以提升出产过程的自动化水平和检测精度，为汽车造作业的质量节造提供更靠得住的技术支持。
