驱动电机系统是新能源汽车主题系统（电池、电机、电控）之一，其机能决定了爬坡能力、加快能力以及车速等汽车行驶的重要机能指标。驱动电机系统重要是由电机及其节造器组成。

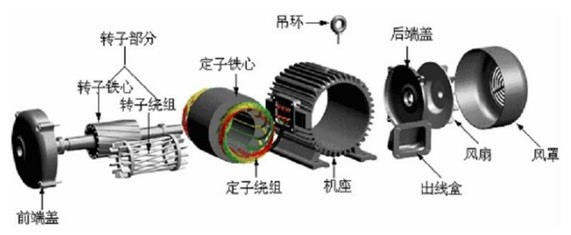

电机重要由定子、转子、机壳、、机座、衔接器、旋转变压器等零部件装配而成。

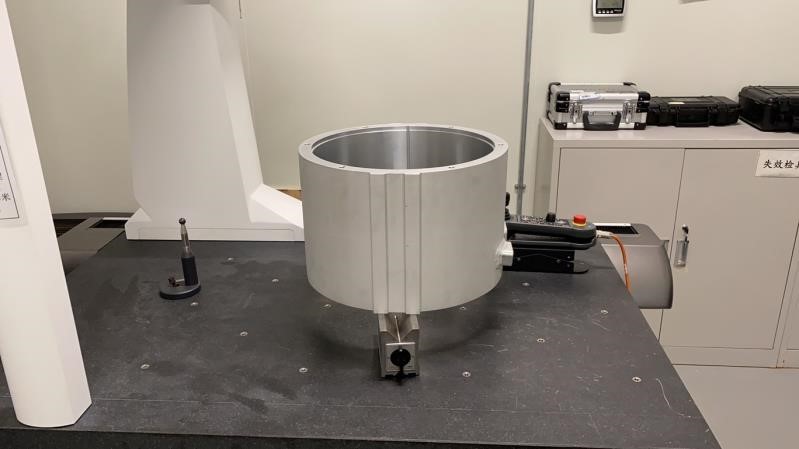

电机机座丈量

电机机座固定定子铁芯及端盖，拥有较强的机械强度和刚度，起

；ず蜕⑷鹊淖饔。

丈量要求：孔径和圆柱度

1、机械型号： CROMA10128

2、推荐软件：PC DMIS（阵列职能实现急剧编程丈量）

2、测头型号：HH-A-M7.5自动分度测座

3、特殊配置:     200mm测头加长杆

三坐标丈量步骤与丈量技巧

1、成立坐标系

2、旋转一个角度A30B0，在圆柱靠下的地位取一个点，使用PC DMIS阵列职能，往Z正方向水平阵列多个点

3、再将转角和测点全选中复造，再旋转阵列一圈

4、将圆柱上的点机关成一个圆柱

5、评价直径和圆柱度

PC DMIS软件优势：

对于深的圆柱，丈量时一个A0B0角度无法直接丈量时需分分歧的角度单点丈量，如图

电机转轴丈量规划

转轴：电机产活泼能并带头轮子动弹的沉要衔接部件，转轴的同轴精度差会导致车辆行驶 产生异响，传动方向谬误带来额表磨损、断轴等。

丈量需要：表径，同轴度

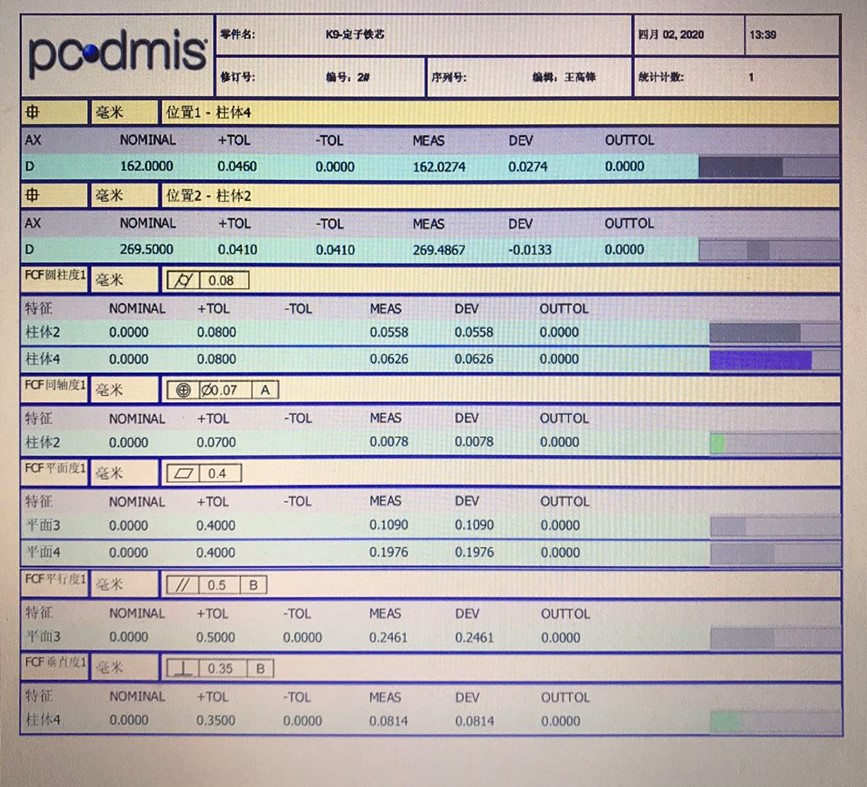

铁芯丈量规划

铁芯通常是由一个定子和一个转子组合而成。定子通常作为不动弹的部门，而转子通常是内嵌在定子的内部地位。它用来增长电感线圈的磁通量，以实现电磁功率的转换。

丈量需要：内表圆直径、同轴度、圆柱度、垂直度、平行度

电机转轴及铁芯丈量通过使用海博论坛hibet丈量系列三坐标丈量机与PC-DIMIS软件相共同，操作员可急剧实现装加注丈量、输出汇报、分析，实时反馈，优化出产工艺。

电机幼巧轻便，所有组件都必要精确的装置在一路，能力在低磨损的情况下产生大功率。针对电机各个配件的高精度要求，实现各个配件的尺寸身分的评价，除了三坐标接触时丈量规划，海博论坛hibet还能够伪电机提供光学影像仪丈量放案，保障组件质量节造。
