在工业造作领域中，随着技术的进取，对工业零部件的要求越来越高，极幼的零部件城市影响设备的正常运行和安全问题，海博论坛hibet新一代CROM PLUS机三坐标丈量仪型搭载？怂箍导诺腦1系列扫描测头，再建设最新的PC-DMIS 2021软件，能够检测各类工件的状态及地位公差，为对汽车五金件精度要求极致的行业客户提供了良好靠得住的解决规划。

一、沉点尺寸——难点丈量

这次丈量产品为汽车刹车系统的零部件，材质为铸铁资料，经过CNC加工，在底部平面切削出了三个异形槽，槽中央会装置上滚珠，在刹车系统工作时，滚珠会沿着异形槽的中轴线滚动。所以该曲面的精度将直接影响滚珠在槽中的活动轨迹，从而进一步影响到后期刹车系统的运行和安全性。

产品丈量要求如下图所示：大部门尺寸为通例的距离、夹角及单一的形位公差，通例三坐标即可满足，红色方框标注的三处地位为沉点尺寸，也是客户目前无法丈量的部位，三个异形槽概括度复杂，必要用缜密和多职能的测针扫描系统X1S陆续扫描能力丈量，在稍后的丈量过程部门中，会具体解说若何丈量。

二、装夹方式——快捷轻便

由于该产品底部有凸台，用全能治具不太方便，所以选取铝合金垫块避空凸台地位，垫平底部，再辅以橡皮泥固定的方式装夹，装夹快捷轻便，拆卸方便，且不会有固定柱过问周围尺寸的丈量。

三、检测步骤——详尽解决问题

该产品较为单一，装夹实现后，选取通例的321面线圆建坐标步骤即可，由于底部平面较幼，丈量找正平面时必要取6-8点，丈量圆1时，尽可能测靠近底部的圆。

沉点尺寸一：

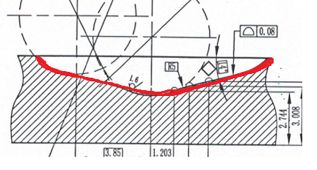

通过下图旋转剖视图和俯视图可发现，该尺寸是一条三维的异形曲线，丈量底部异形槽三维曲线的面概括度，需用到DCC SCANNING中的旋转扫描职能方能丈量，扫描速度在4mm/s为宜。

沉点尺寸二：

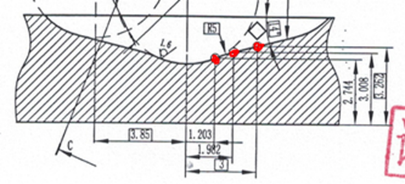

弧形地位的尺寸是一组距离尺寸，关键点在于已知弧长求高度，必要先将弧长转换为角度，选取极坐标的步骤及查找标称值，丈量出每个点的Z值，最后旋转阵列，测出三条线的要求尺寸长。

沉点尺寸三：

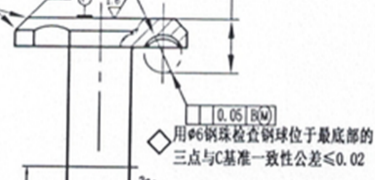

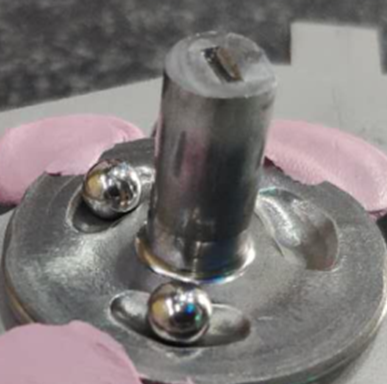

搁置三个钢球，置于工件凹槽内，再钢球为天然状态下丈量出三个钢球的中心，拟合成一个平面，以中心轴为基准，评价垂直度即可，但钢球处于自由状态，必要选取粘胶或磁吸的方式固定。

检测实现后，最终得出文本+插入分析视图和仅文本（显示点位在Z轴的现实值）的两种测试汇报。

四、优良搭档——丈量达到新高

汽车刹车系吐溷部件，丈量概括度、地位度等较为复杂的形位公差，难度较大，介于大部门轴类零件较长，长杆太长会影响丈量精度，旋转探针又会影响丈量效能，所以选用CROMA PLUS机型搭载PC-DMIS丈量软件中DCC Scanning 扫描？楣餐琗1S扫描测头，可解决拥有曲线、曲面等复杂型面零件的检测和逆向要求,超高点密度，让丈量精度、效能达到新高。
