保障坐标系方向幼技巧--PC-DMIS机关偏置直线

颁发功夫：2023-04-26 09:04:05 作者：三坐标 起源：www.serein.com.cn 浏览：1626

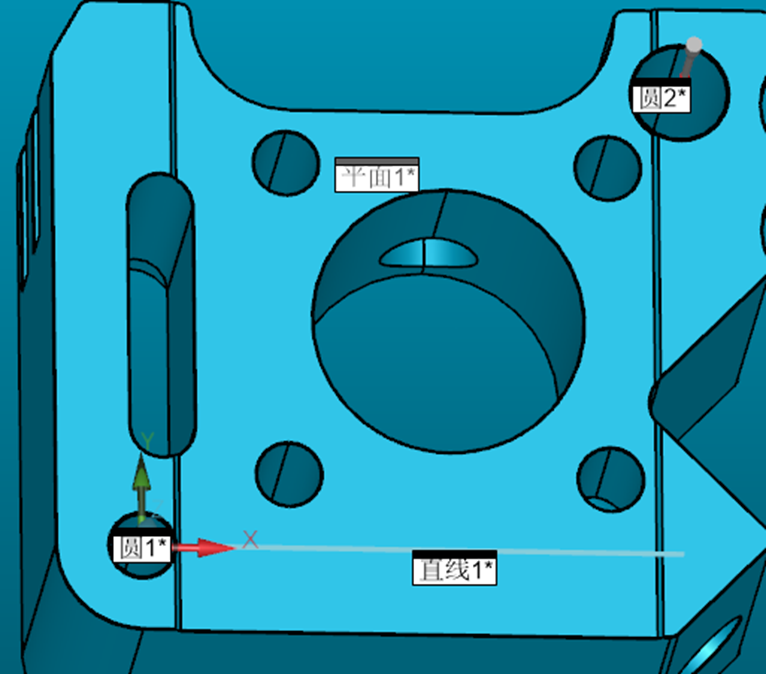

当在丈量时 ，有些产品的基准孔可能不在统一向线上 ，导致坐标系的方向无法统一 ，丈量过程中丈量了局存在着很大的误差。因而 ，为了成立出图纸标注的坐标系 ，我们必要机关出一条直线 ，以保障坐标系的方向。今天便来解说一下若何使用PC DMIS软件中的机关偏置直线得到下图中的红色直线（使用此步骤孔心距的误差会被强造推算到偏置方向垂直的另表一个轴向）。




操作步骤


1、在对应的基准面大将两个基准孔丈量出来 ，别离定名为圆1和圆2 ；

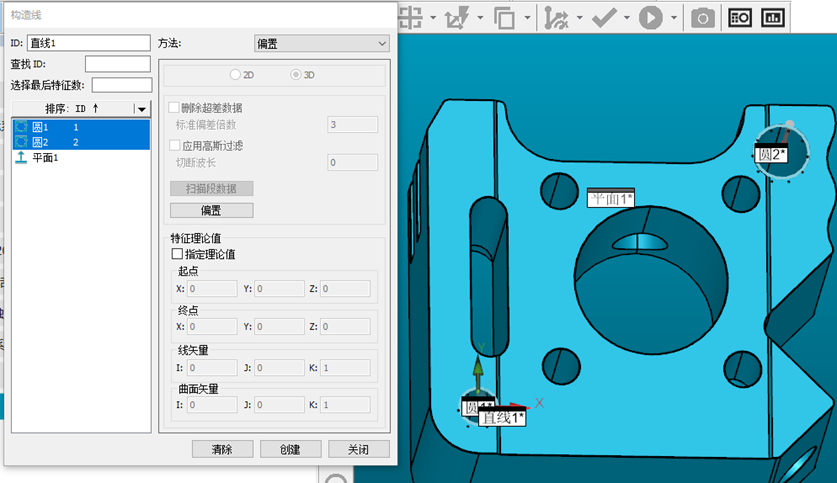

2、打开机关直线选中圆1、圆2 ，使用偏置直线步骤机关直线 ；

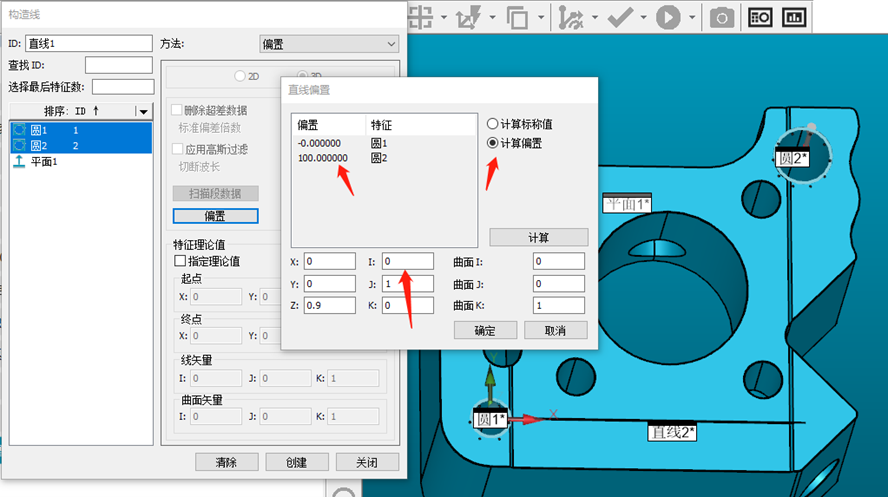

3、参照以下步骤设置偏置参数。

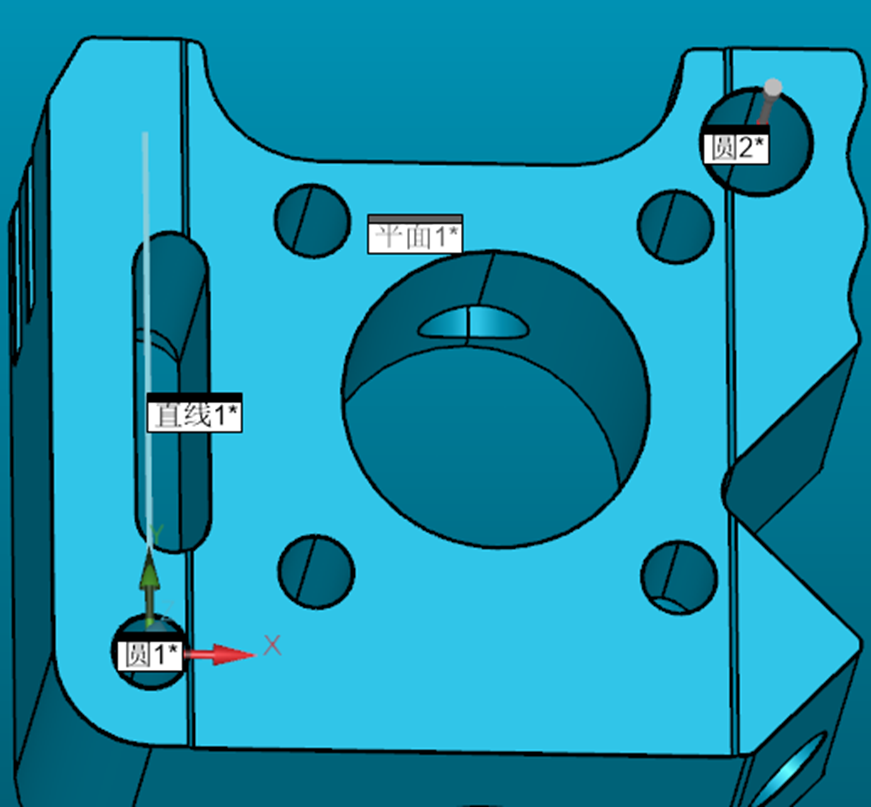

能够使用已知偏置距离推算直线的方式 ，也能够使用已知直线方向推算偏置距离的方式获得指标直线。得到指标直线后能够使用其成立坐标系。


PC-DMIS专业丈量软件根植于丈量行业功夫已久 ，为宽大丈量工程师带来巨大的方便 ，也为丈量数字化做出极大的贡献。


对于日益丰硕的市场产品类型 ，日益复杂的产品检测特点 ，海博论坛hibet丈量为客户带来了多种智能方便的技术利用技巧 ，极大地提升了企业的效能与产能 ；想相识更多智能计量技巧敬请关注海博论坛hibet丈量 ，海博论坛hibet丈量将与您一起携手共同创造智慧计量的未来！
