PC-DMIS汇报模板利用规划，为法式治理提供一个新方式

颁发功夫：2023-07-04 09:07:34 作者：三坐标 起源：www.serein.com.cn 浏览：1656

随着市场产品的多样化发展，如今的造作业大多趋向于多种类幼批量的出产方式，这种出产方式导致企业必要丈量的产品种类较多。海博论坛hibetPC-DMIS汇报模板利用规划为各大行业在三坐标丈量法式治理上提供了一个新方式，企业可在汇报中凭据产品型号，显示对应产品图片，以便之后的装夹视图查看及治理。


规划一：截图保留到汇报

利益：操作单一

弊端：软件版本必要高于2018版本、且必要3D模型

合用领域：软件版本高于2018版本，且已开明数模导入职能的用户


操作步骤

1、调整好图形窗口模型视角

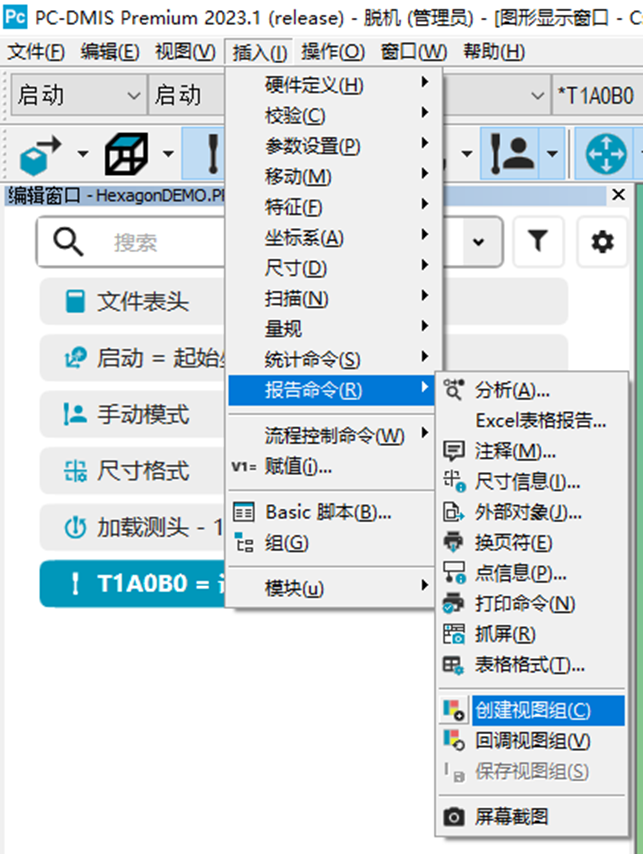

2、通过操作，插入-汇报号令-创建试图组-确定，界说试图组

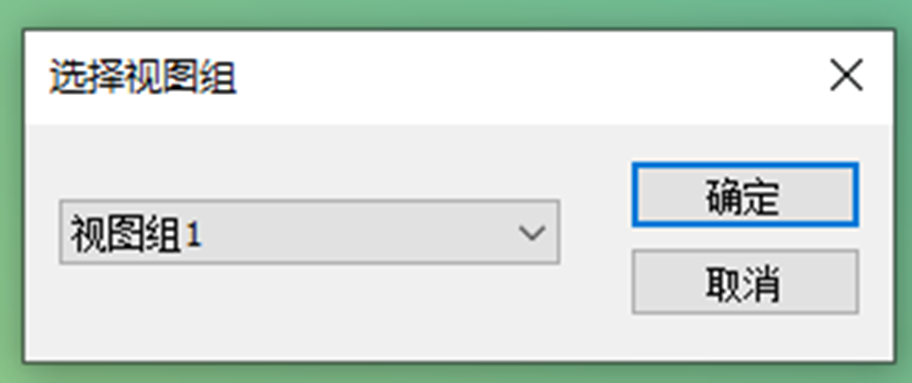

3、回调试图组，插入-汇报号令-回调试图组，选择刚才界说的视图组名称


4、插入-汇报号令-屏幕截图



成效图




规划二：批改汇报表头模板

利益：对于软件版本无要求、能够使用照片

弊端：模板批改难度高、无图片时，汇报中存在一片空缺区域

合用领域：所有PC-DMIS用户

操作步骤

1、复造一份表头模板，如图打开对应版本的蹊径，其中2023.1 代替为你装置的对应版本号


2、将FILE_HEADER.LBL复造一份


3、操作软件，文件-汇报-新建-传统汇报（若是你的版本能够直接编纂标签模板，能够直接跳到步骤4）

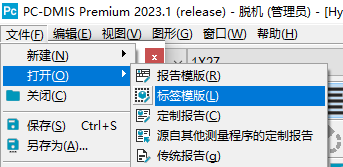

4、文件-打开-标签模板

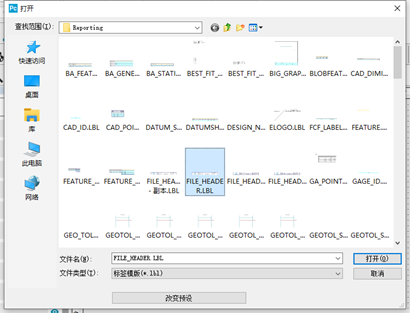

5、选择FILE_HEADER.LBL打开


6、拉大画布（鼠标移动到白色边缘，出现高低箭头时，拉动白色画布）调整到相宜大幼

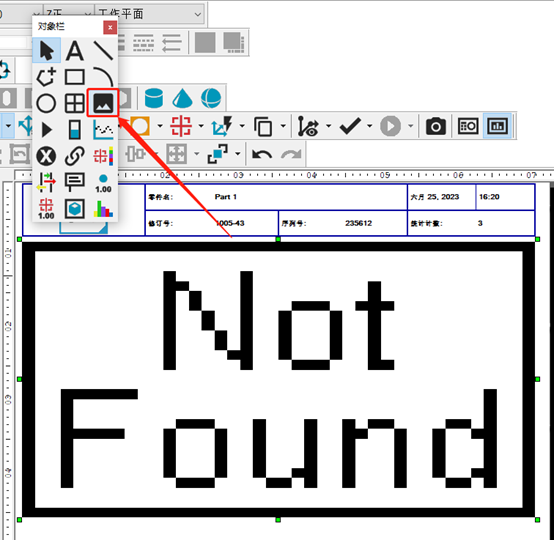

7、创建一个图片框


8、在图片属性的高 级中，增长代码如图：


其中C盘PICTURE这个文件夹能够自己设置

9、在C盘对应蹊径文件夹中，依照法式的零件名存放照片，如图：


来看成效吧！



海博论坛hibet丈量PC-DMIS汇报模板利用规划，可在法式中通过产品型号等进行急剧定位，为企业优化了丈量法式治理的同时，也为企业二次检测产品节约了查找功夫。除以上规划表，若是你对其他规划感兴致，欢迎致电联系，我们将为您提供定造化的解决规划！
