不知路幼同伴们在使用三坐标丈量机导入模型评价尺寸时是否遇到零件上模型坐标系的地位不是由2D图纸上基正确定的坐标系,为了方便丈量,这时必要我们将零件上的模型坐标系调整到由2D图纸基正确定的地位,将零件沉新输出后,而后进行后续的丈量步骤。

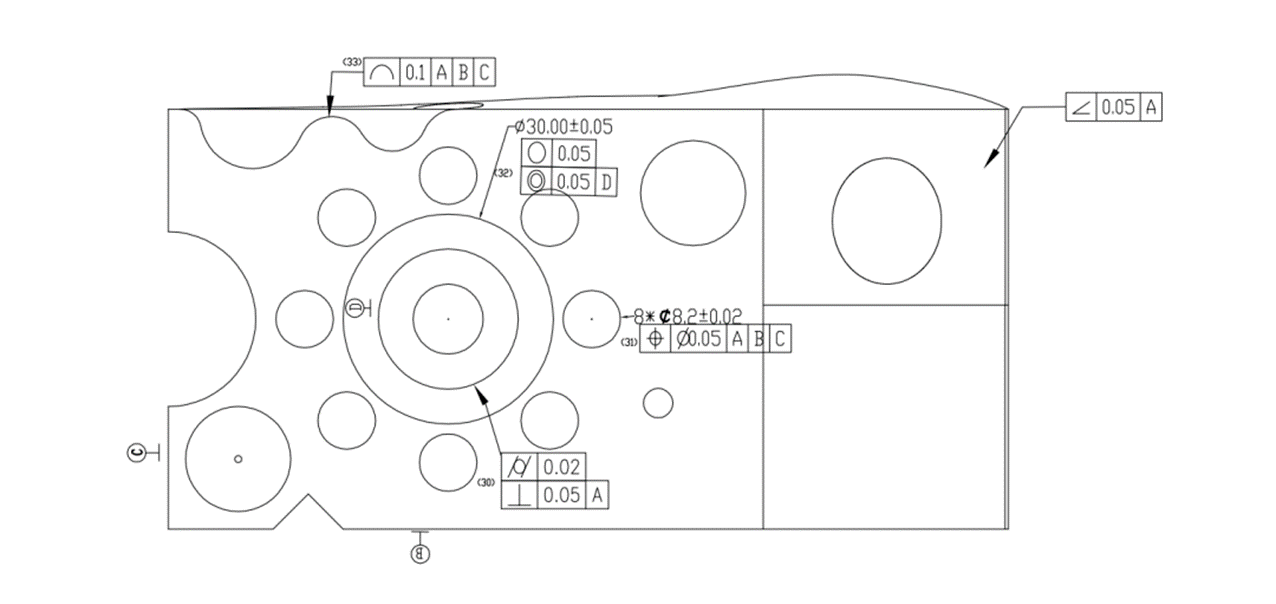

下面我们以一个案例分享若何更改工件上的模型坐标系,如下图所示,丈量员幼Q接到一个丈量工作,必要参考下图所示的基准要求成立零件坐标系进行形位公差尺寸输出。
幼Q打开RationalDMIS2软件并将模型导入之后,发现依照下图所示的模型坐标系成立零件坐标系,不便于丈量工作的进行。

其询问主管后,主管奉告幼Q能够参考图纸上的A,B,C基准,遵循"右手法令",依照以下步骤调整工件上的模型坐标系,而后沉新输出CAD模型后,持续进行丈量,具体步骤如下:
1、点击“坐标系”工具栏下的"旋转"号令,在“坐标系旋转号令”栏中将Z轴旋转-90°,而后点击“增长激活坐标系”。
2、使用“主页”工具栏下的“元素界说”职能别离界说A,B,C三个基准面。
3、点击"坐标系"工具栏下的"平移"号令,在“坐标系平移”号令栏中将X轴元素选择框当选择面2,Y轴元素选择框当选择面3,Z轴元素选择框当选择面1,本元素X值,本元素Y值以及本元素Z值输入0,而后点击“增长激活坐标系”。
4、将调整好的模型坐标系设置为模型默认坐标系。
5、将设置好的坐标系模型输出。
经过上述步骤,幼Q将模型坐标系调整到图纸上由基准A,B,C确定地位,实现丈量工作。以上就是若何调整模型坐标系的步骤,在遇到模型坐标系不方便我们进行丈量时能够通过此步骤进行调整。
