PC-DMIS 字符转换函数CHR的利用案例

在PC-DMIS中，CHR(

颁发功夫：2025-01-15 17:01:54 作者：三坐标 起源：www.serein.com.cn 浏览：899

在PC-DMIS中，CHR(i),i可所以0~127的整数作参考。i是十进造的数字。返回值是当前整数对应的 ASCII 字符。




案例分析



1、描述

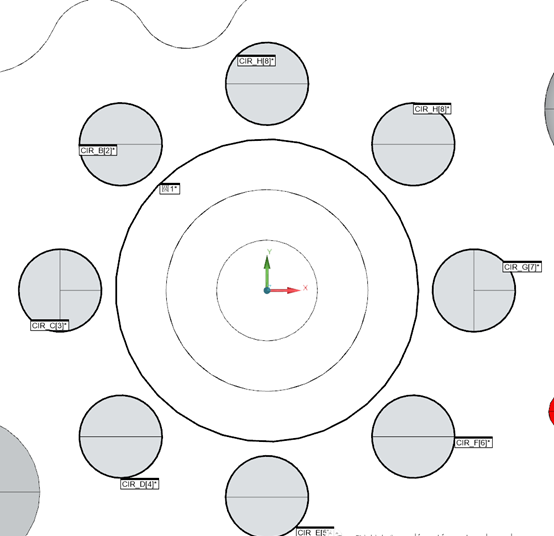

图中的8个圆孔，我们法式中使用阵列的职能将这些孔丈量出来，同使剽些孔的名字由A到H的挨次排序，输出圆的直径并且也是依照1~8的序号排序。 图片12.png


下面我们来操作一下：

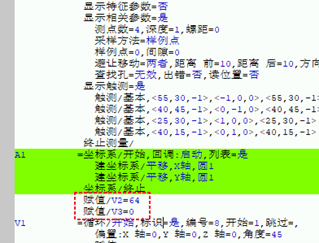

? 首先将圆孔的特点序号和直径序号初始化。

? 赋值/V2=64，由于A的十进造编码是65，等下循环的话会加1，所以这里初始化为64。

? 赋值/V3=0


? 插入循环，凭据特点的数量设置循环的次数。


? 赋值/V2=V2+1

? 赋值/ID_CIR=CHR(V2),通过CHR函数将V2的值转换成ASCII字符，这里了局为A

? 赋值/ID_CIRA="CIR_"+ID_CIR,这里将将字符串“CIR_”和ID_CIR的了局组合起来赋值给ID_CIRA


? 丈量其中一个圆，将圆的ID改成ID_CIRA。

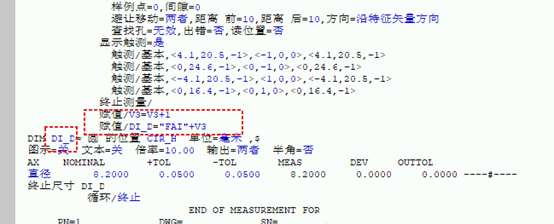

? 赋值/V3=V3+1

? 赋值/DI_D="FAI"+V3

? 评价这个圆的尺寸，这里以直径为例，而后将直径的ID改成变量DI_D。

? 最后插入个实现循环


2、汇报输出
