若何定造分歧的三坐标仪RationalDMIS表格汇报

颁发功夫：2021-06-17 15:06:01 作者：海博论坛hibet瑕疵检测 起源：www.serein.com.cn 浏览：3237


RationalDMIS传统的汇报模式有以下两种体式，上述体式根基能够满足我们日常的三坐标仪检测需要，但是当面对客户必要使用统计表格时优势就没那么显著了。那如若何够在检测实现后将检测数据直接输出到指标表格中的指标地位呢？今天这讲我们来介绍一下Write指令的使用。

Rational DMIS尺度汇报模板

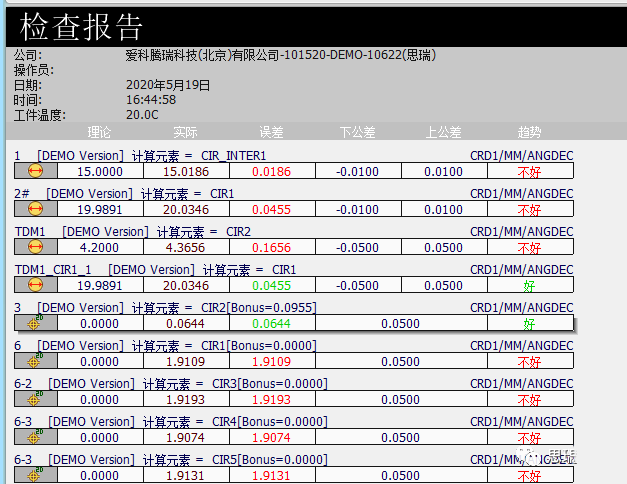

01 PDF查抄汇报

 若何定造分歧的三坐标仪RationalDMIS表格汇报(图1)

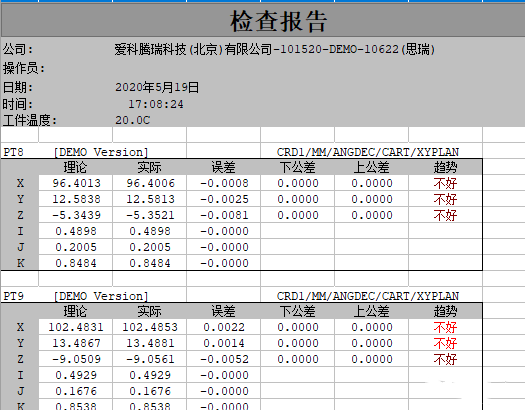

 02 EXCEL查抄汇报

三坐标仪

若何定造分歧的三坐标仪RationalDMIS表格汇报(图3)

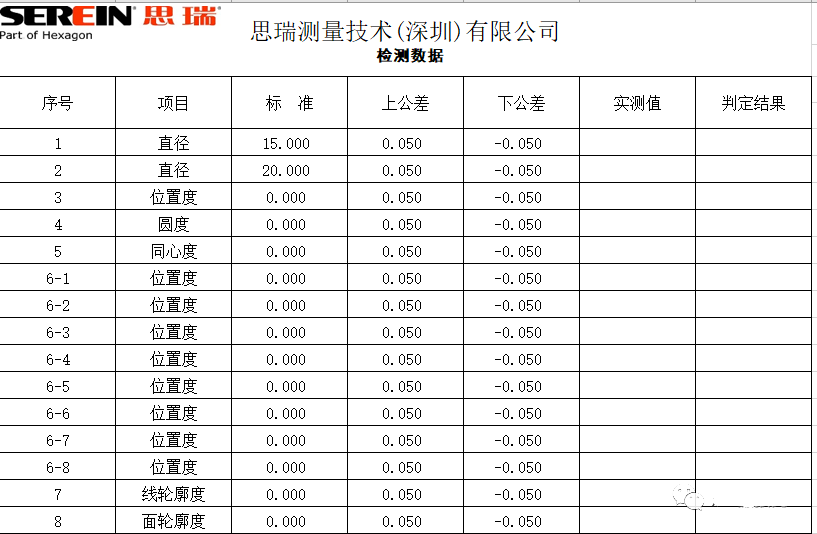

定造模板

上图是我们设置好的三坐标定造汇报模板，通过Write指令我们能够实现数据依照指定的挨次输入到实测栏，此时能够在EXCEL表格中事先设计好公式判定产品是否合格。下面我们介绍一下三坐标仪操作步骤。

一、丈量值赋值到变量

通过赋值操作先把丈量值赋给变量，凭据海博论坛hibet必要选择变量类型，变量可所以整型，实数型，字符串类型。赋值能力够通过拖放操作和书写DIMS号令实现。

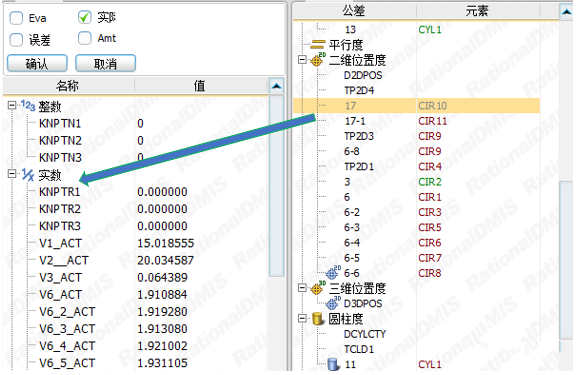

01、拖放赋值

若何定造分歧的三坐标仪RationalDMIS表格汇报(图4)

02、DMIS号令赋值

若何定造分歧的三坐标仪RationalDMIS表格汇报(图5)

二、使用Write指令界说输出

在使用Write指令输出之前我么必要定造好的表格的存储蹊径，以及数据必要输出的单元格坐标地位，得到这些以来我们通过下图的句法就可实现数据的指定地位输出。

输出例句



在例句中句法体式为：设定输前路子——打开指标表格——Write指标变量到指标单元格——关关表格

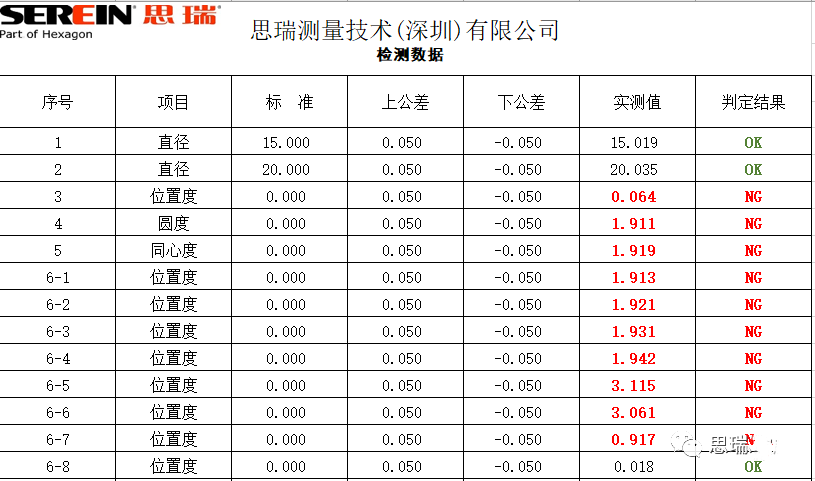

三、运行了局展示

输出成效

 若何定造分歧的三坐标仪RationalDMIS表格汇报(图6)

四、拓展思虑

1、如果我们必要将三坐标操作员姓名及产品序列信息输入到表格中该若何操作?

2、如果我想要在一张表格中输出5列数据，即5个产品的检测了局应该若何操作?

提醒：prompt进行赋值实现运行时自主输入变量内容。
