什么是同轴度？

同轴度是暗示零件上被测轴线和对于基准轴线，维持在统一向线上的情况，也就是通常所说的共轴程杜酌来评价圆柱、圆锥或线相对于基准轴线的偏离水平，由于被测轴线对基准轴线的分歧点可能在空间各个方向上出现，固其公差带是直径为值Φt，且与基准轴线同轴的圆柱面内的区域。

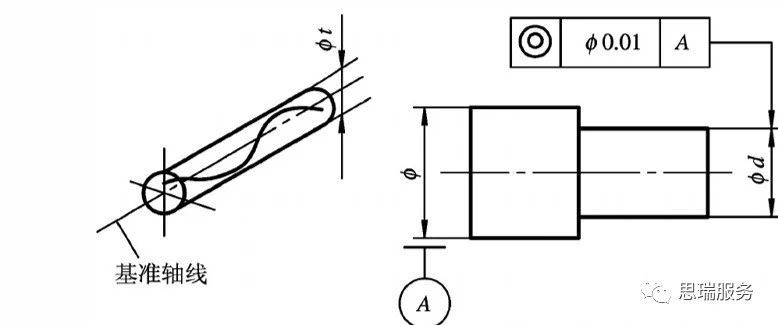

同轴度公差带

同轴度公差

同轴度公差是指被测现实轴线相对于基准轴线所允许的最大改观量，例如

：

上图暗示Φ20的圆柱相对于Φ30圆柱的同轴度公差为Φ0.5，以Φ30圆柱的轴线仿照到一条理论轴线，即基准轴的轴线直线度为零，再以该理论轴线为轴心线，在Φ20圆柱长度内做一圆柱面，如下图，圆柱面直径为Φ0.5，只有被测Φ20圆柱的轴线上所有点都落在Φ0.5圆柱面内，则被测圆柱的同轴度合格。

三坐标丈量同轴度

同轴度节造的是轴心的地位关系，而轴心不能直接通过丈量得到，必要凭据圆的表表点来得到圆轴地位 ，使用通例的检测仪器很可贵到，通常是使用推算机辅助推算得到。

三坐标丈量机，就很容易得到同轴度丈量值。PC-DMIS与Rational-DMIS都有同轴度的评价职能，使三坐标丈量可能直接输出同轴度的丈量了局。

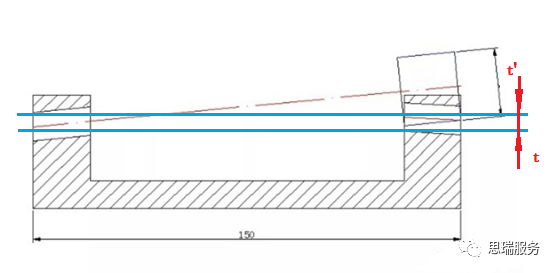

把稳：部门产品对于基准圆柱与被测圆柱（较短）距离较远时是不能用三坐标丈量软件直接求得的，此处我们要引入一个概想——延长误差，如下图t'为延长误差带来的了局：

上图能够看出，若是以左侧轴线为基准，延长到右侧被测圆柱时，推算得到同轴度了局为t',显然这个了局是谬误的，而图中蓝色公差带了局t才是我们想要的同轴度了局。那么我们若何能力削减延长误差呢？

通常用公共轴线法、直线度法、求距法求得。

同轴度的三坐标丈量步骤

1、公共轴线法

    此步骤思路起源于传统的“芯棒法”，通过机关一条基准与被测间的公共轴线作为基准，别离推算基准圆柱和被测圆柱对公共轴线的同轴度，取最大值为该零件的同轴度。这条公共轴线近似于一个仿照心轴，因而这种步骤靠近零件的现实装配过程。

公共轴线机关步骤：

    在被测元素和基准元素上丈量多个横截面的圆，再将这些圆的圆心机关一条3D直线，作为公共轴线，每个圆的直径能够不一致。

2、直线度法

   在被测元素和基准元素上丈量多个横截面的圆，而后选择这几个圆机关一条3D直线，同轴度近似为直线度的两倍

3、求距法

同轴度为被测元素和基准元素轴线间最大距离的两倍。即用关系推算出被测元素和基准元素的最大距离后，将其乘以2即可。求距法在推算最大距离时要将其投影到一个平面上来推算，因而这个平面与用作基准的轴的垂直度要好。这种情况比力适合丈量同心度，因而此步骤也称之为转换同心度法。

把稳：同轴度是一个沉要是节造公差，同轴度约束的是轴线的地位相对于基准轴线的地位关系，在现实三坐标丈量中，具体步骤还必要参照图纸决定。
