三坐标检具丈量与调试的步骤，三坐标丈量仪使用教程。

颁发功夫：2022-01-22 13:01:32 作者：三坐标 起源：www.serein.com.cn 浏览：3678

在汽车零部件造作中，检测技术是保障质量的沉要环节。检具作为结构单一、成本相对偏低的检测工具得到宽泛的利用。所以检具自身的出产精度也必要经过缜密把控。在很多治具检具的造作厂商中，会使用三坐标对检具进行丈量调试，本文就其丈量步骤简要概述一下。


简而言之，汽车检具的检测流程为：装配、初调、精调、植入定位销、复测、导出检测汇报。每一步都必要.

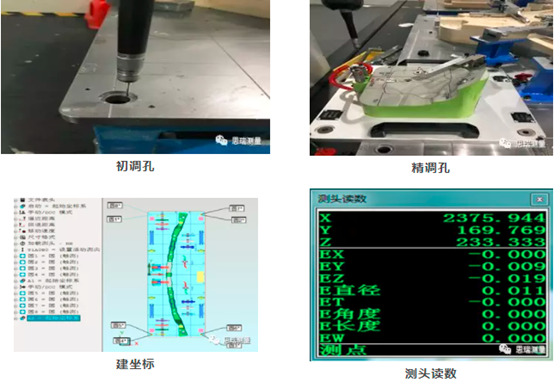

其中在装置流程中要对各配件进行查抄，初调中用初调孔调好基准孔地位，而后手动取点与数模对比，通过三坐标观察的数据进行地位调整。接着进行精调，在3D数模上取点，执行法式自动丈量指标点，得出误差值进行调整，沉复调整到公差领域内。




在所有地位调试合格后必要对检具的衔接部位进行植销定位，植销常见的问题是销孔偏位，遇到这种情况通；峤桌┐笠桓龅燃，通常销孔要略幼于定位销，利用过盈共同保障检具定位，严禁使用胶水固定，定位实现后贴铭牌，并做表表清洁处置。


再以上工作实现后就必要进行全尺寸复测。再复测前需将检具制品恒温约8幼时，而后编写自动丈量法式，执行实现，齐全合格后将检具放到周转仓库筹备出货。


筹备出货前丈量完依照客户的要求出具检具汇报，并伴同检测出货。。


工欲善其事，必先利其器。在把握丈量法子后也必要相宜的三坐标能力高效精确地实现汽车检具丈量工作。Function Plus是海博论坛hibet推出的龙门型三坐标，能够实现检具总成的检测及装配。在使用铸铁平台作为装配平台后，还能直接在龙门机下边丈量边装配，进一步提升丈量效能。
