电机转子冲片检测规划 ，助力提升电机效力

颁发功夫：2023-07-28 18:07:52 作者：三坐标 起源：www.serein.com.cn 浏览：

转子冲片是电机转子上的金属薄片 ，通常由高导电性资料（如铜、铝）造成。它们被装置在电机转子的衔接部位 ，用于传导电流和接受电磁力作用。电机转子冲片作为电

机效力提升的主题元件 ，其精度、质量直接关系到电机的机能和不变性 ，好的电机转子冲片可能提供优良的电流传导和热耐性 ，削减电机内部的热效应和损耗 ，从而耽搁

电机的使用寿命。





海博论坛hibet丈量ViewMax C系列全自动影像丈量仪针对这类产品提供了精 密的尺寸检测规划 ，选取METUS职能壮大的图像处置算法 ，在杂点过滤和抓边方式上借鉴PC-DMIS的

优势 ，结合抓边方式、强度和表层滤波等 ，急剧获取电机转子冲片的直径、长度、圆度、平行度、同心度等各项数据 ，援手厂商提高产品质量和效能 ，加强企业竞争力。




检测步骤

步骤一 ，抓取成立坐标系的元素

选择“身分-圆-圆环取圆” 。

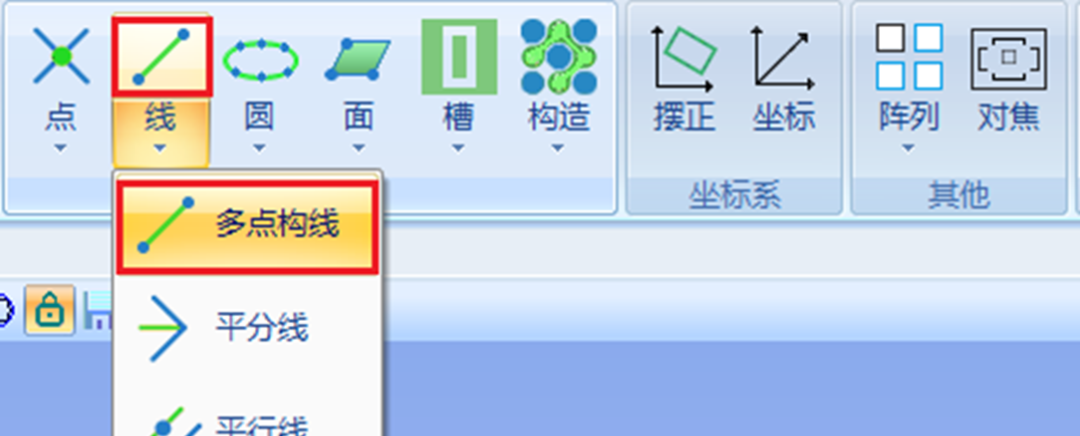

步骤二 ，机关直线。

选择“机关-线-多点构线”

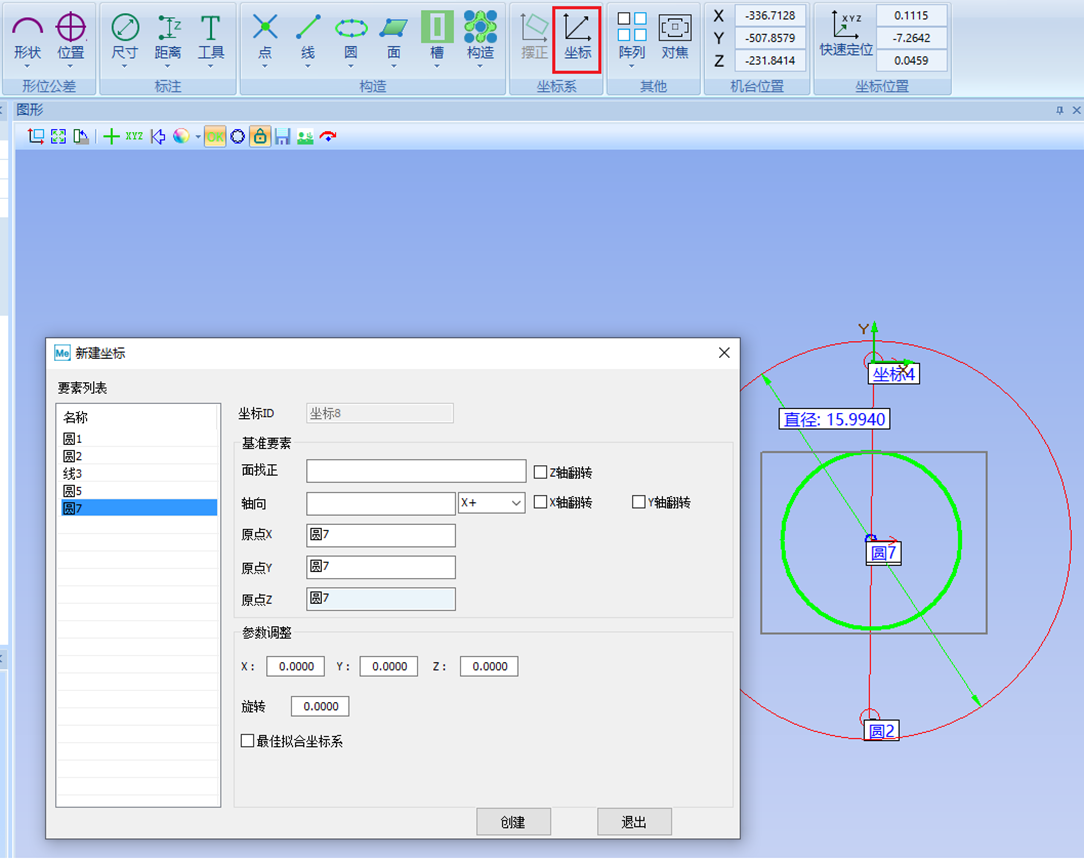

步骤三 ，成立坐标系

1) 快捷键：CTRL+ALT+A

2) 选择直线及圆 ，确定轴向及原点。





步骤四 ，抓取表圆 ，并求直径。

1) 选择“身分-圆-圆环取圆”；

2) 点击“标注-尺寸-直径”。







步骤五 ，取出中心圆 ，并将坐标系移至圆中心

1) 选择“身分-圆-扇形取圆”；

2) 成立坐标系快捷键：CTRL+ALT+A；

3) 选择圆 ，确定原点。







步骤六 ，环形阵列

1) 选择必要阵列的元素及尺寸

2) “阵列-环形阵劣妆

3) 输入总数、角度、勾选只阵列选中的身分 ，点创建。







步骤七 ，运行法式并输出数据。





产品全景图



通过海博论坛hibet丈量ViewMax C系列全自动影像丈量仪的精 密检测 ，电机转子冲片出产厂商能够获得冲片各项关键尺寸的精 准数据。这些数据将援手厂商提高产品质量和出产

效能 ，从而确保电机的机能和不变性。
