2019年6月6日，国度工信部正式发放5G贸易派司，5G手机抢夺战愈演愈烈。3D玻璃热度未减，3.5D玻璃就已露出尖尖角。

大话5G

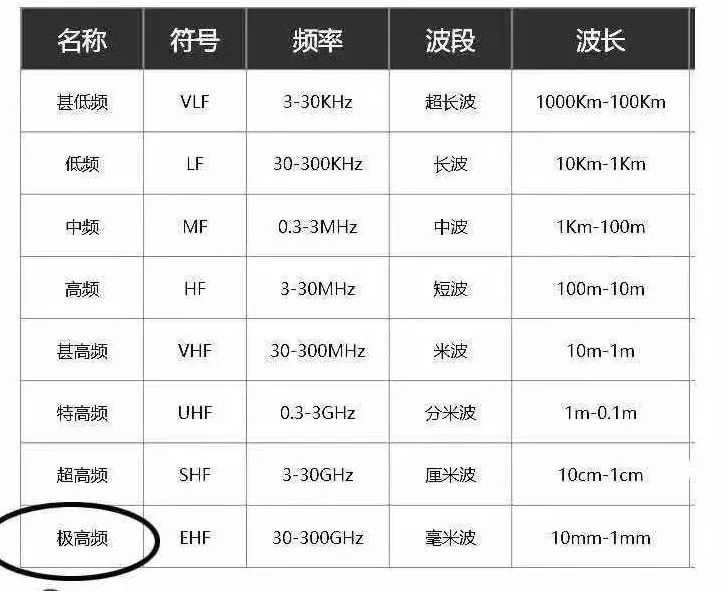

在5G通讯技术中，选取的波长是比目前4G通讯网络选取的厘米波更短的毫米波（1mm~10mm），且峰值速度高达20Gbps，也就是基于24GHz到52GHz频率领域的超大带宽，这段频谱的电磁波波长大部门（30GHz~52GHz）都是毫米级此外，因而也叫毫米波mmWave。

毫米波科普：我们以30GHz来算，凭据光速=波长x频率公式推算：

电磁波有一个显著的特点：频率越高，能使用的频率资源越丰硕 ，能实现的传输速度就越高。波长越短，越趋近于直线传布（绕射能力越差），而频率越高，在传布介质中的衰减也越大，信号功率衰败快，穿透性弱。

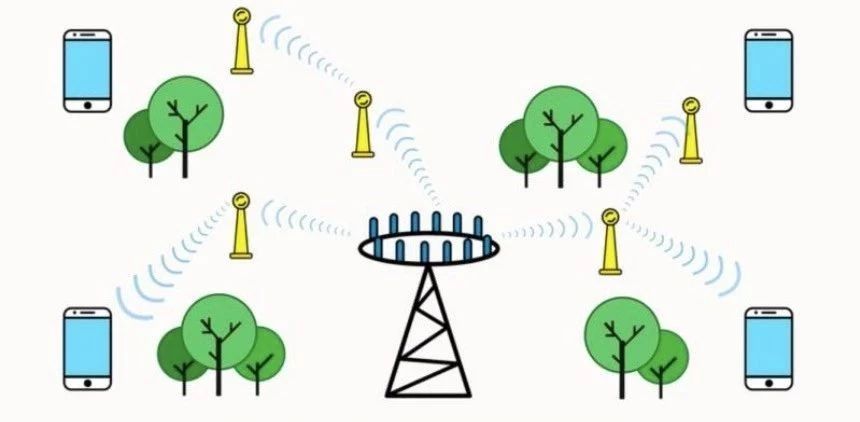

5G时期，移动通讯使用极高频，基站的传输距离大幅度缩减，基站的覆盖领域也将大幅削减。为保障用户无论在哪里，都能获得一样的用户履历，基站的密度比原来大。

若何处置毫米波的通讯信号传输也成了5G的一项关键技术。为了处置好信号收发的天线设计，5G通讯技术中专门设立一项名为高阶Massive MIMO的信号工况处置机造，即基站与手机之间进行多对的信路并行通讯，265根天线，信号垂直发射，方向性极强。每一对天线都独立传送一路信息，经汇集后成倍提高5G通讯网络的通讯信号处置速度。

冲破机壳面板的“樊笼”

各大手机厂商积极的进行5G手机的研发。在手机材质上，金属机壳对信号（电磁波）的吸收性很强，将会削减5G的信号传输，握机姿势敌手机信号有肯定的遮挡作用。在资料备选上，共有玻璃、氧化锆陶瓷、复合伙料这三种资料“竞争5G”，但是，全塑料表壳逐步成为从前时，复合伙料也有显得不够“宏伟上”的短板。

就当下而言，3.5D玻璃敌手机的射频信号屏蔽极度幼，能获得更好的5G网络通讯信号，同时解决天线安插空间不及的问题。此表，玻璃能解决金属壳机身烫手的问题，给用户高级的视觉成效和手感。表加无线充电等技术在手机市场的加快渗入，玻璃成硬件设备背板资料的热选，各大面板厂商纷纷在手机玻璃上大做文章。

3.5D玻璃利用

2019年vivo向媒体展示了极简一体化的手机——vivo APEX 2019，一体的全新设计概想，无开孔的机身设计，突破目前手机表观不足创新，同质化日益严沉的情况，一石激发三层浪。3.5D玻璃及瀑布屏的出现有望在手机行业掀起一股新的形貌，突破智能手机市场疲软的局面。而从vivo、华为、魅族等终端的布局来看，终极一体化设计将大有作为，能够说，3.5D玻璃有望成为新技术热点，率先在5G时期抢占到先机。

什么是3.5D玻璃

？

3.5D能够理解为3D的更高状态，相迸宗3D玻璃，3.5D玻璃拥有更幼的弯曲半径，即概括曲面弯度靠近90度，放在镜面桌面上，正好形成一个齐全的机身概括的截面。

由此衍生出一个新的概想“瀑布屏”，通过新技术，把前后两块3.5D玻璃融合在一路，侧边近似垂直的弧边代替掉了所谓眉山治设计的中框，并取缔手机中框及机身开孔，屏幕由正面一路往表延长到正本应该是中框的地位，形成整体全玻璃手机的规划，称之为瀑布屏。

欲善其事，必先利器

▲要保障3.5D玻璃无缝衔接，少不了对玻璃全方位无死角的精密丈量。

与3D玻璃相比，3.5D盖板玻璃的加工技术越发难题。据相识，工序的增长 ，工艺的难度，城市导致良率降落，增长成本；在现实出产中，3.5D玻璃造作中的几路重要工序：开料、精雕、抛光热弯、化学强化，必要用到精准尺寸丈量设备。

01开料检测

开料检测只必要检测产品的长宽尺寸与厚度，难度较幼，使用影像丈量仪进行检测，从源头严格把控上品质。

METUS 丈量界面

02精雕磨边

精雕磨边这路工序对于3.5D玻璃出产极度沉要，精度要求高。使用大尺寸一键式丈量在现场检测，只必要把丈量产品放在CCD检测领域内，5S即可实现检测，大幅度提升丈量效能，可编程能力强，是尺寸全检工序的优质规划。

03热弯及化学强化

热弯工艺会受到石墨模具，热弯机机能、模具及设备磨损等多种元素的影响；炕笄媲驶嵊星嵛⒈涠也怀删方谠。这些问题导致制品率很低，这给检测增添了“沉头戏”。

海博论坛hibet解决规划一

针对3.5D热弯后的检测要求，推荐GLASS机型，选取CWS白光测头系统：既能满足概括的检测，也能满足要求极高的高度要求。

概括度检测

CWS非接触式共聚焦白光传感器，选取色阶共聚焦白光探头，能够正确实现概括度的丈量，对于3.5D玻璃边缘较大角度的地位，光谱共焦位移传感器能够获得更大可丈量区域。

产品特点及丈量能力

1.选取非接触采点方式，丈量全程不产生碰触，不会造成接触形变：

2.同时具备三坐标空间丈量职能，能够正确实现空间

3.拥有陆续扫描职能，无需逼近回退，效能更高。

弧高检测

针对3D玻璃的弧高这一丈量难点，避开接触式会在丈量过程中产生触测力，选用点激光进行扫描点或线，无需接触，无需夹持性治具，即可急剧得出数据与尺度模型对比。

CWS的点密度最高是0.005（毫米）一个点，超高的点密度能够保障正确的提取起升位的最高点。如图所示，在提取概括度时即可得出弧高，既提高效能也保障了精度。

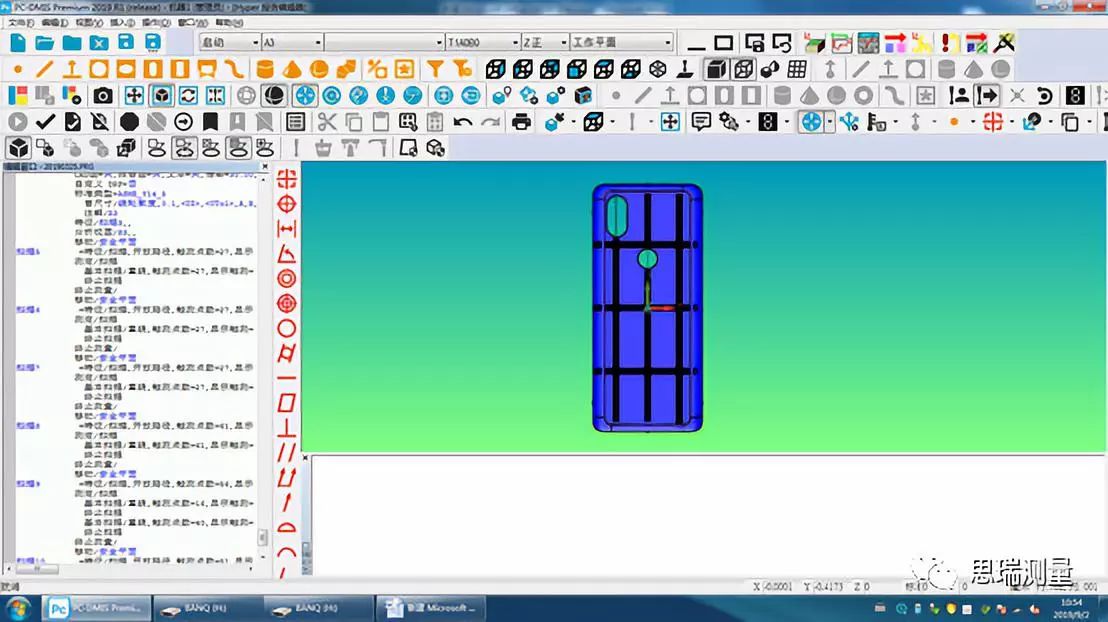

概括、弧高（高度）检测过程中的软件界面

海博论坛hibet解决规划二

面对该环节高检测效能、高精度以及详细水平要求。通过海博论坛hibet三次元三坐标丈量机，搭配SP25（打点+扫描）/TP200打点，配上专用治具。严格管控3.5D玻璃手机后盖及屏幕的曲面内表的弧度及误差、概括度。

接触式检测利益

1.数据不变，沉复性好；多台设备之间的有关职能够保障

2.坐标成立正确；能够凭据玻璃的检测要求选择分歧类型的测针

3.相对其他类型丈量规划，单元功夫得到的数据量大

冶具改善方向：将人为顶块代替为压力计式定压，确定一个保障变形量的压力极值，将解决此类问题。

同类规划还可用于3D玻璃的周边产品，以及丈量步骤类似的工件例如：手机钢化膜、石墨模具、汽车中控盖板、批量不规定曲面产品。
