当工件上的待测元素萦绕某个元素中心依照圆周均分，三坐标丈量这些元素时，通例步骤是转一个探头角度测一个元素，但若是待测元素过多时，你知路怎么急剧实现待测元素的丈量法式编写吗？今天我们通过一个例子介绍若何急剧编写圆周散布元素的三坐标丈量机丈量法式 。
利用场景

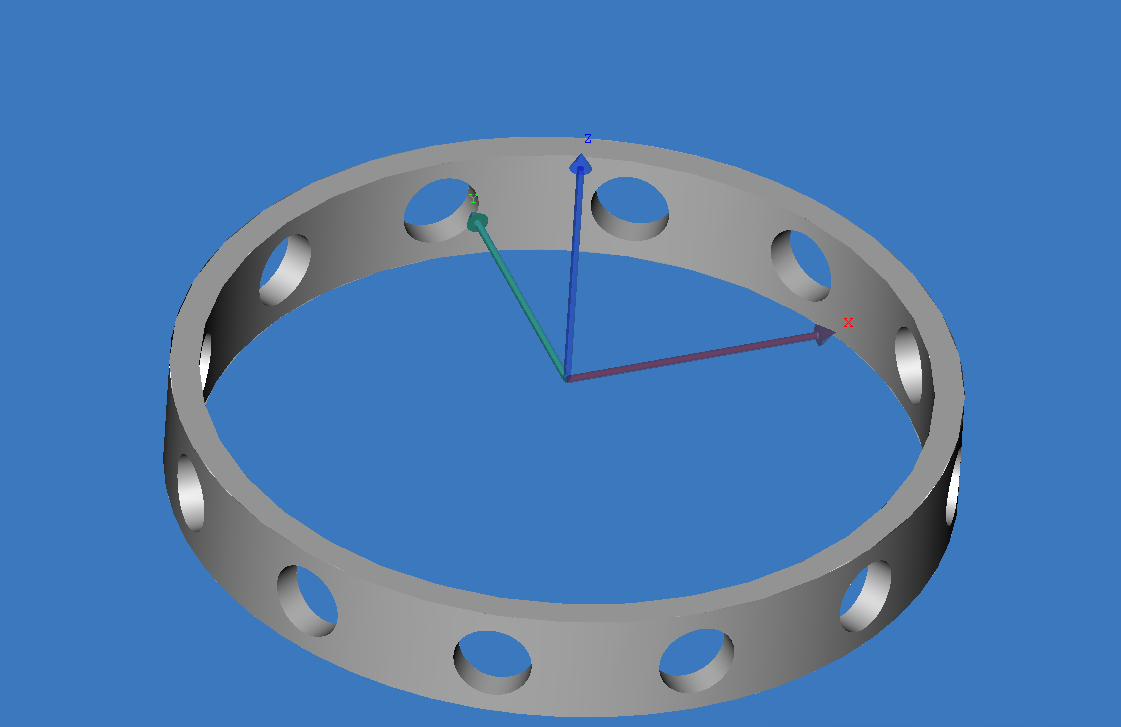

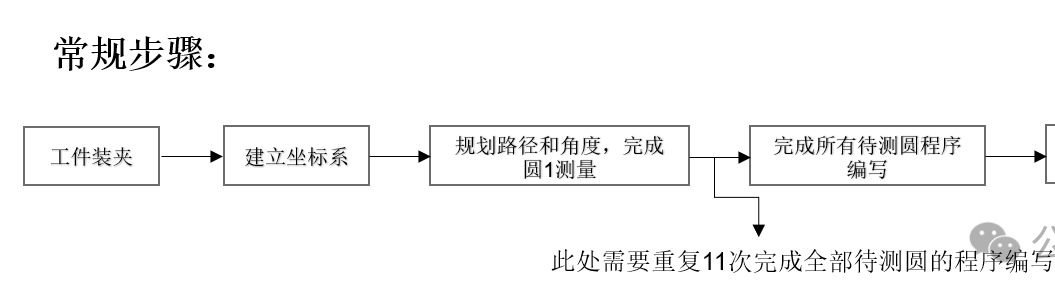

举例如上图三坐标丈量员幼瑞需丈量上图所示工件上按圆周均分的圆，两圆之间依照30°均分，成立好零件坐标系后，依照通例操作编写丈量法式，所需步骤如下图：

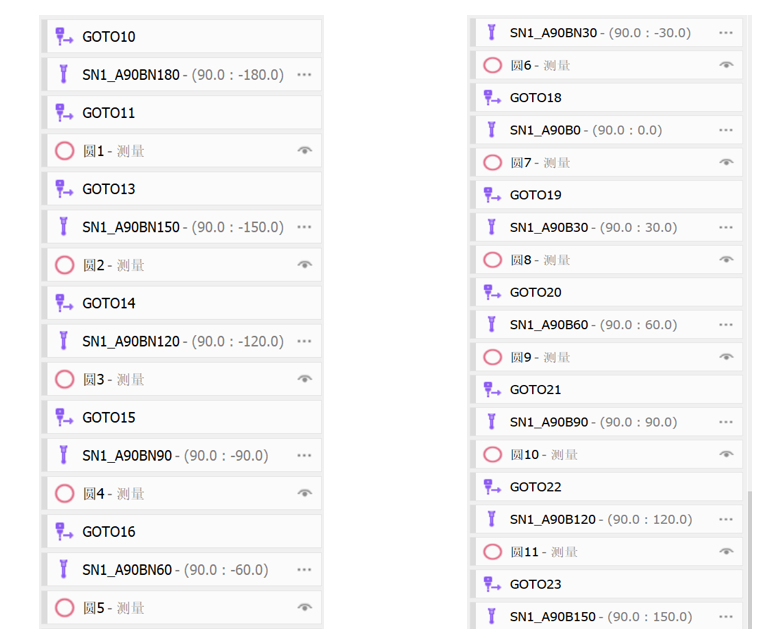

通过上图步骤编写的丈量法式如下图：

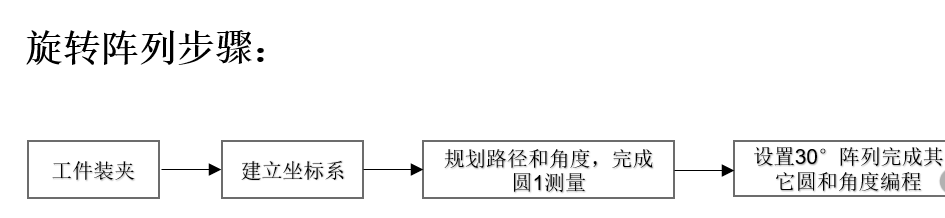

如果实现一个圆的法式编写必要1分钟，实现12个圆必要破费12分钟，比力耗时，下面我们介绍使用旋转阵列实现丈量法式编写，所需步骤如下：
使用旋转阵列后，可直接实现渣滓待测圆法式编写，省略通例步骤沉复11步编写丈量圆的步骤，可节俭11分钟，提高编程效能，旋转阵列的操作步骤如下：

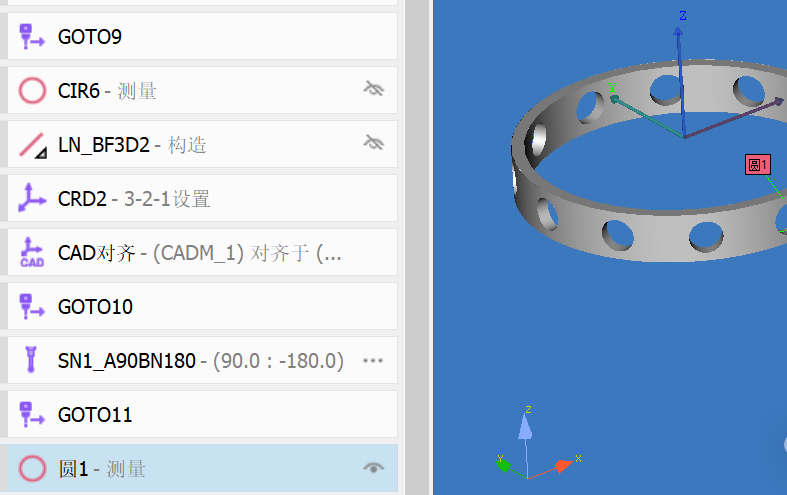

第一步首先我们在探头界面创建一个相宜的角度去丈量一个圆，如使用A90B-180角度去丈量下图圆1 。
而后在三坐标丈量软件界面，同时选中测头与圆法式语句，鼠标右击选择拷贝中的旋转，如下图：
进入旋转拷贝界面后，在角度里面输入30°，沉复里输入11，如下图：

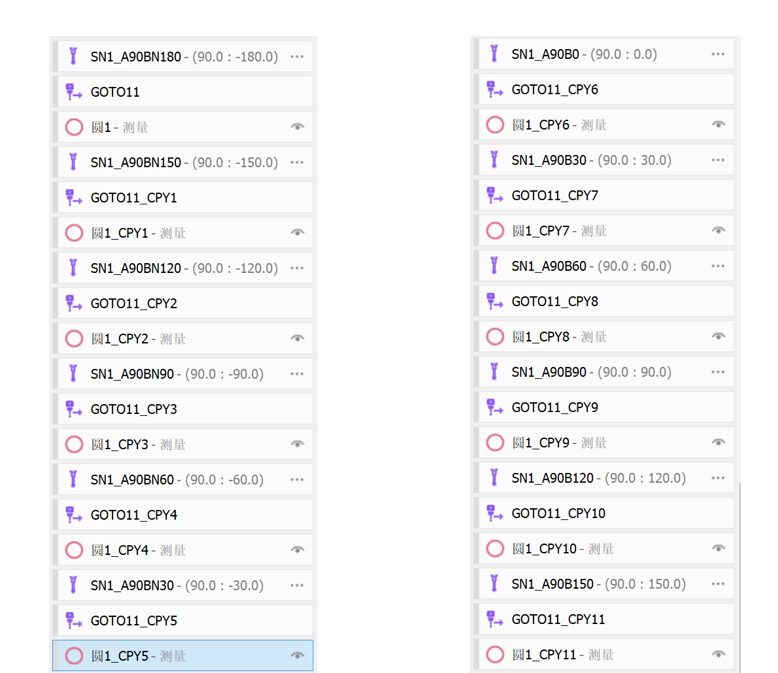

点击确认后，法式自动天生其它圆丈量法式，如下图：
通过以上步骤能够急剧实现待测圆丈量法式的编写，可能提高效能 。
以上就是关于三坐标丈量软件RationalDMIS2旋转阵列的利用的介绍 。
