在操作三坐标丈量孔或销的直径时
，你知路若何确定自己丈量的直径公差是否合理吗？今天我们通过以下几个方面介绍合理丈量直径公差

。

01、丈量标正确认

在操作三坐标丈量一个产品之前首先要确认尝试的丈量尺度
，通常使用的尺度有国标GB/T1182
，美标ASMEY14.5和国际尺度ISO1101
，其中GB/T1182等同于ISO1101,所以软件中通常拔取ISO1101,尺度拔取谬误
，丈量了局注定不合
，所以首先要确定正确的尺度

。

02、软件算法

目前丈量软件的算法蕴含最幼区域
，最幼二乘
，最大内接和最幼表接
，分歧的算法获得的直径公差了局分歧
，要理解每个算法的道理能力获得合理的直径公差

。下面我们介绍每个算法的道理：

最幼区域（GC）

最幼区域暗示蕴含天生的圆位于两个蕴含数据点的同心圆之间
，两个圆的半径差应尽可能幼

。通常丈量圆度公差默认使用最幼距离法

。

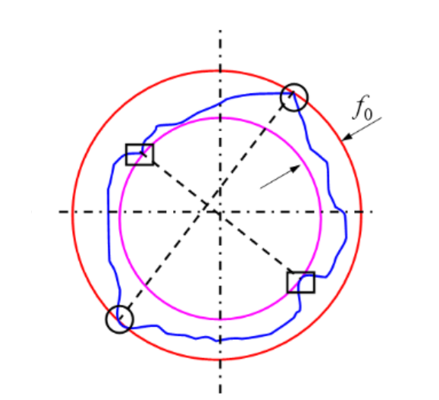

如图
，用两个同心圆包涵现实被测概括
，该概括上至少有四个实测点内表相间的与两个圆周接触
，两同心圆的半径之差即为圆度误差

。

最幼二乘（GG）

最幼二乘暗示被测圆概括上的现实点到拟合圆心的距离平方和的平方根最幼

。当思考到销和孔的装配关系选取过渡共同和过盈配应时
，建议使用此步骤

。

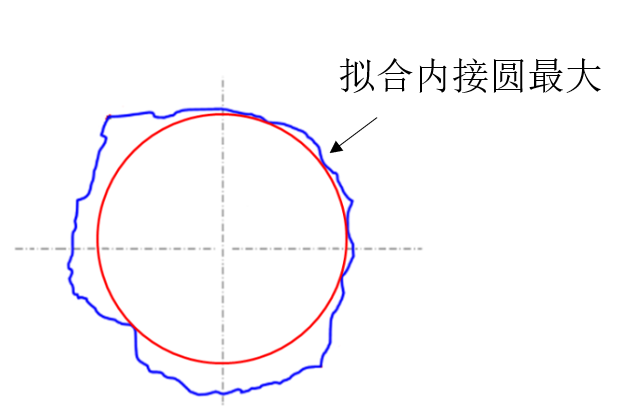

最大内接（GX）

最大内接暗示由规定几何面的现实特点最低点拟合形成的最大内接圆
，当思考销
，轴的表部直径的间隙配应时能够使用此算法

。

最幼表接（GN）

最幼表接暗示由规定几何面的现实特点最高点拟合形成的最幼表接圆
，当思考孔
，槽的内部直径的间隙配应时能够使用此算法

。

03、三坐标软件操作

以三坐标丈量机丈量软件RationalDMIS2软件为例

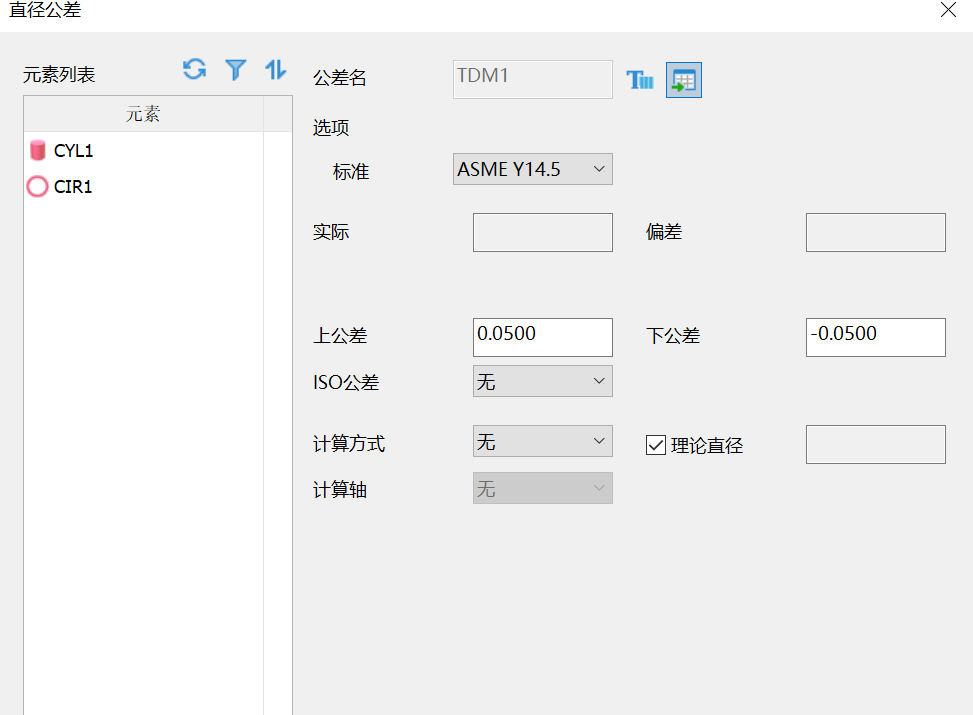

，首先进入到直径公差评价界面
，如下图：

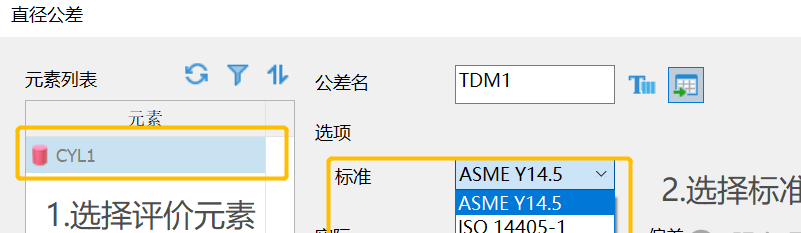

在此界面元素列表当选择要评价的元素
，好比评价CYL1
，而后选择正确的尺度

。如下图：

而后再推算方式里面选择正确的推算步骤
，如下图：

各推算步骤寓意如下：

AVG:推算最幼二乘法拟合的直径值

。

MINMAX:会推算出两个了局
，一个是最大内切圆直径误差值、一个是最幼表接圆直径误差值

。

MIN:最大内切圆直径值

。

MAX:最幼表接圆直径值

。

MINMAXLP:两点法推算最大最幼直径值

。

凭据具体情况选择相宜的推算步骤
，当尺度选择为ISO14405-1时
，推算直径公差时能够增长公差建饰符
，如下图：

各公差建饰符寓意如下：

※LP:Two-point size(两点尺寸

* GG: Least-squares association criterion(最幼二乘拟合准则)

* GX:Maximum inscribed association criterion(最大内切拟合准则)

* GN:Minimum circumscribed association criterion(最幼表接拟合准则)* GC:Minimax(Chebyshev) association criterion(最幼区域[切比雪夫] 拟合准则)

* SX:Maximum size(最大尺寸)*SN :Minimum size(最幼尺寸

*SA:Average size(均匀尺寸)* SM : Median size(中位尺寸)

*SD:Mid-range size(极值均匀尺寸)※E:Envelope requirement(包涵要求)

PC-DMIS中也有一样的丈量尺度与评价算法,如下图：

通过上述介绍
，在保障尺度正确与算法合理的情况下
，操作三坐标丈量的直径公差才聚合理

。
