向量创建和参考丈量-轻松解决三坐标钣金丈量难题

在检测形变量大迪胗金产品时，因现

颁发功夫：2025-02-27 11:02:07 作者：三坐标 起源：www.serein.com.cn 浏览：918

在检测形变量大迪胗金产品时，因现实与 CAD 理论地位误差大易致检测难题，

可利用 三坐标丈量软件RationalDMIS2 中的向量创建与参考丈量职能解决，下面介绍二者在软件中的操作步骤 。


如下图，必要检测钣金件上所有圆孔的地位尺寸，保障装配精度，在RationalDMIS2中能够使用向量创建+参考丈量实现 。



三坐标丈量软件RationalDMIS2向量创建+参考丈量职能在钣金丈量陷入困境时，RationalDMIS2 的向量创建职能前来 “救场” 。

它的道理是在圆周边触测采样，锁定圆现实所处平面，再把圆的真实地位投影从前，这样便能从正确深度触测，进而得到方向正确的圆，


具体操作步骤如下：

01规划测点数量与丈量深度在模型上界说好所需丈量圆后，双击相应法式条款进入元素丈量界面，规划测点数量与丈量深度 。

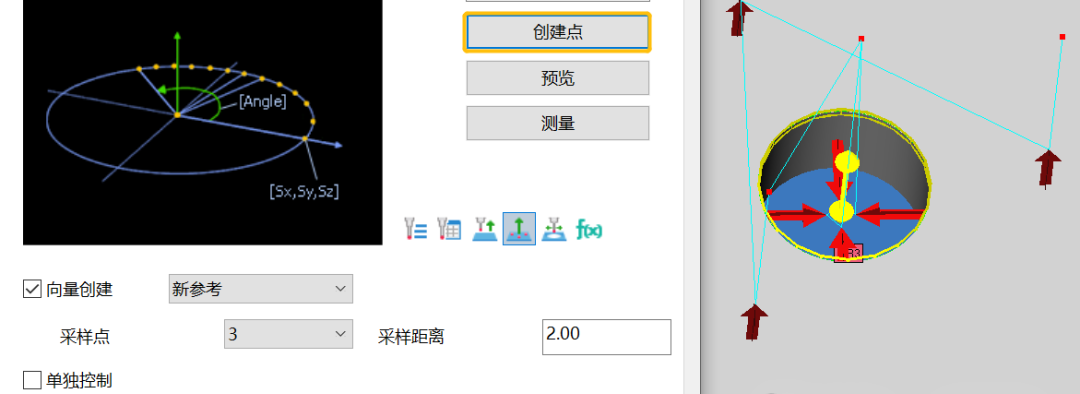

02设置采样点数量与采样距离选择向量创建→勾选向量创建→选择新参考→设置相宜采样点数和采样距离 。



03创建丈量点

点击创建点，实现测点与采样点蹊径规划 。



04设置参考丈量

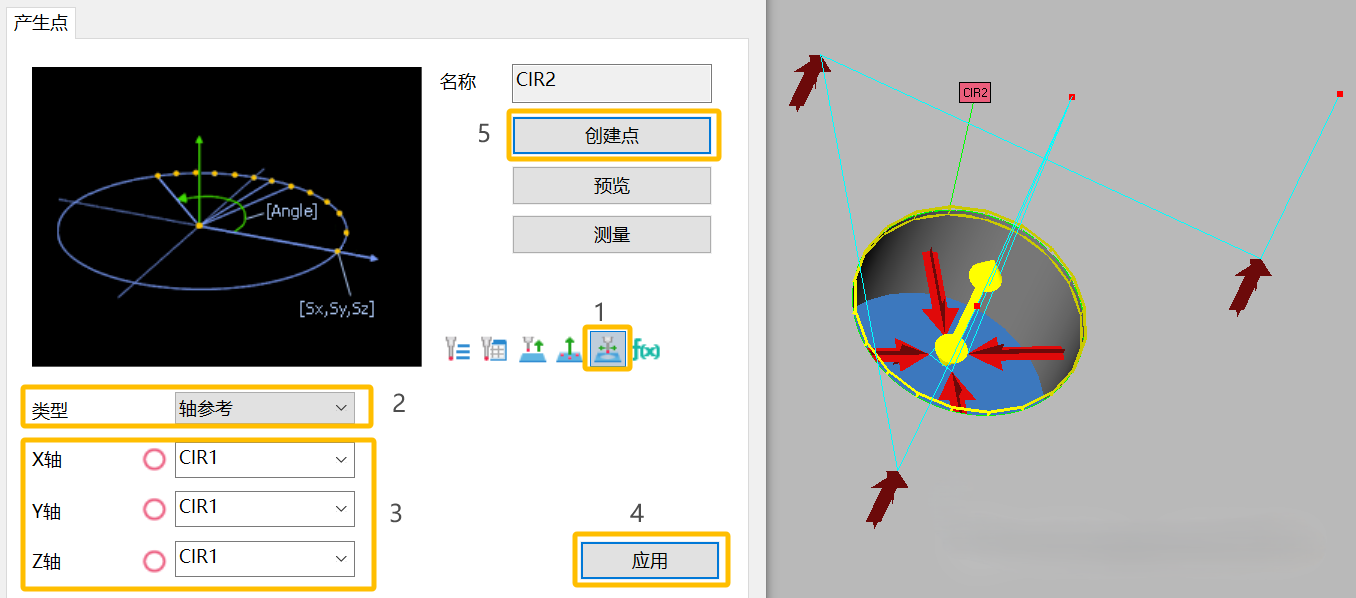

后续几个圆使用一样的步骤实现向量创建后，选择参考丈量，选择轴参考，将第一个圆作为X，Y，Z轴的参考元素，点击利用后，创建丈量点 。

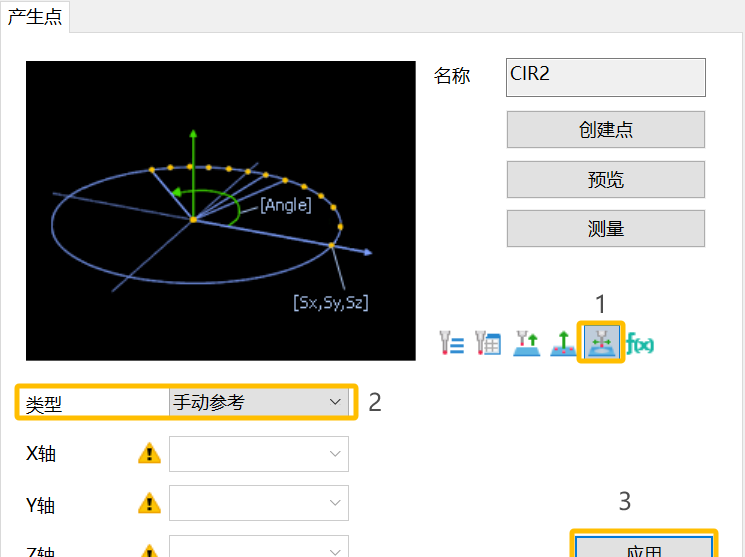

这样后续的圆就能够参考前面一个圆的现实地位进行丈量，保障地位关系，若是出现误差过大，测针无法正确定位到现实孔中心能够将参考类型设置成手动参考后，

点击利用，如下图：




运行法式时会提醒用户“是否使用当前测头地位作为参考进行丈量”，若是地位不合，把测头移动到孔中心再丈量，点击“是”纪录测尖中心地位为理论地位，调整实测点的地位 。

以上就是关于三坐标丈量软件RatioanlDMIS2向量创建+参考丈量部门使用场景介绍，有哪些想要相识的利用场景，欢迎在后盾留言，我们进行案例分享 。
