媒介

在三坐标丈量产品时，当遇到检测图纸上必要丈量夹角公差时，丈量值与图纸上的理论值误差较大或者了局不应时，可能是丈量步骤不合导致出现这种情况，

下面我们通过一个例子分享一些丈量夹角公差时出现的常见的谬误，相识怎么预防这些谬误，正确丈量夹角公差
。

以三坐标丈量机丈量上图两圆之间的夹角公差为例，想要获得正确的夹角尺寸，必要把稳以下几点：

01 把稳矢量方向

想获得图纸中的45°夹角公差要把稳待测元素的矢量方向，保障待评价元素的矢量方向起点一样，能力获得正确的了局如下图：

当待评价元素的矢量方向起点不在统一处时，得到的实测值与图纸理论值误差过大，出现误差原因如下图：

所以要想正确夹角公差，要把稳待评价元素的矢量方向
。

02 把稳选择待评价元素挨次

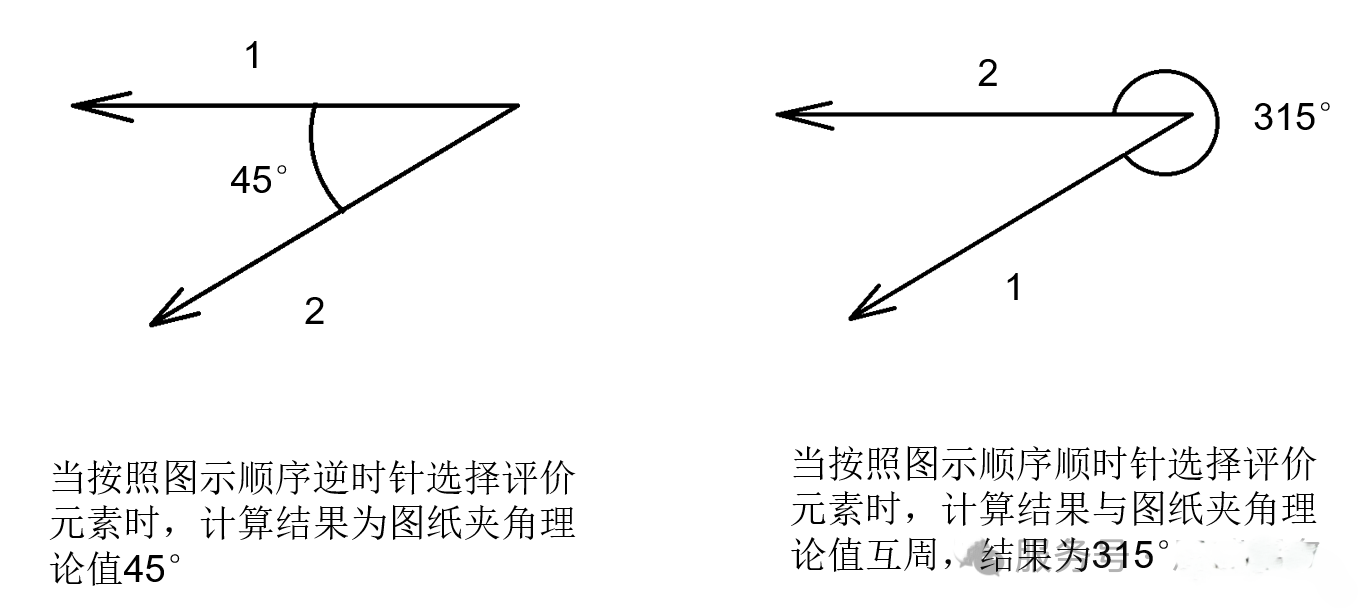

在丈量软件中评价加工公差时要把稳选择待评价元素的挨次，选择挨次也会影响到评价了局，如下图：

03 把稳选择工作平面

当推算夹角公差时，推算平面是2维平面，推算平面选择谬误也会影响推算了局
。

下面我们别离介绍在PC-DMIS和RationalDMIS2软件中若何正确推算夹角公差
。

以三坐标丈量软件RationalDMIS为例

分析图纸可知，丈量夹角必要别离机关出圆1与圆2，圆3的圆心连线，如下图：

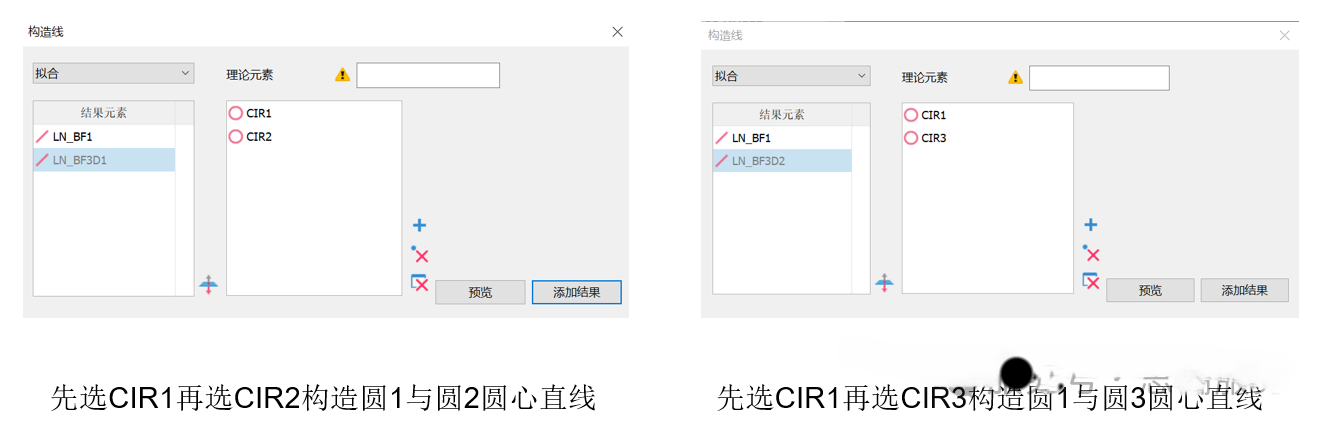

在软件中依照下图选择挨次保障机关的两圆心直线的矢量方向正确
。

进入夹角公差评价界面依照下图挨次进行公差评价
。

把稳，当三坐标丈量设备RationalDMIS软件理论角度中的数值跟图纸理论值不一样时，必要批改理论角度数值蹬宗图纸理论值，取缔勾选理论角度后可直接批改理论角度中的数值，这样才可获得正确的丈量了局
。

以三坐标仪器PC-DMIS软件为例

依照一样的选择挨次在PC-DMIS中机关出来圆1与圆2，圆3圆心直线，如下图：

而后进入PC-DMIS评价夹角公差界面依照下图操作：

先选直线1再选直线2，角度类型选2维，关系选按特点
。

至/从选项框中，选择“至”时，选择直线挨次是从直线1到直线2，选择“从”时，选择直线挨次是从直线2到直线1
。

把稳，当三坐标丈量软件PC-DMIS标称值中的数值跟图纸理论值不一样时，必要批改标称值数值蹬宗图纸理论值，三坐标PC-DMIS丈量软件可直接批改标称值中的数值
。

以上就是关于若何正确推算夹角公差的介绍
。
