利用知识 |使用Rational Dmis检测孔组地位度

检测孔组地位度是大无数机械造作业的沉要工

颁发功夫：2022-01-17 11:01:40 作者：海博论坛hibet三坐标 起源：www.serein.com.cn 浏览：1990

检测孔组地位度是大无数机械造作业的沉要工序，其精准度会对整机装配质量造成影响 。用游标卡尺进行丈量推算的步骤，不仅操作麻烦，出现误差机率较大，难以满足高精度丈量需要 。


搭配Rational Dmis使用海博论坛hibet三坐标丈量机，能够获得精准、高效、方便的检测成效 。以下图为例进行单一论述 。



利用知识 |使用Rational Dmis检测孔组地位度(图1)

编程丈量指标圆

如图所示，这次必要把稳的是要凭据当前坐标系设定好好5个圆的理论值 。当前坐标系参考A基准为Z轴方向和原点，B基准为X，Y轴向的圆点 。B基准与圆4连线方向作为X方向 。


利用知识 |使用Rational Dmis检测孔组地位度(图2)

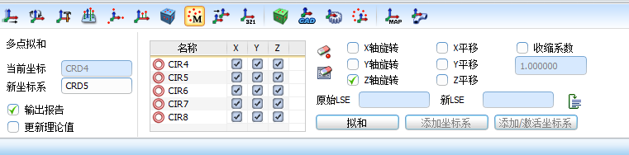

调整坐标轴

凭据第一页中的图纸要求，图中孔组由一个基准面和一个基准圆来节造 。故此我们必要调整坐标系，使用萦绕Z轴旋转的方式，参考圆4-圆8最佳拟合得到新的参考系，而后在新的参考系之下评定地位度 。


利用知识 |使用Rational Dmis检测孔组地位度(图3)利用知识 |使用Rational Dmis检测孔组地位度(图4)

输出了局

在新的坐标系下调整圆4-圆8的理论值，使其与图面一致，而后评价得到最终了局 。


利用知识 |使用Rational Dmis检测孔组地位度(图5)

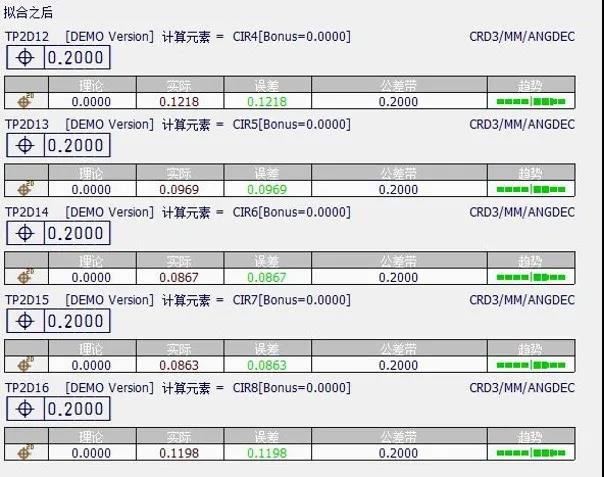

孔组地位杜纂单个评价的差距

单孔地位度解读的评价步骤为在第一基准面上被测身分与圆3的距离要合格 。而孔组要求是所有孔萦绕圆3能够进行基准的旋转，得到的中心距差距的平方和最幼的规划为最终了局 。

利用知识 |使用Rational Dmis检测孔组地位度(图6)
