用三坐标丈量仪进行摸具丈量时必要把稳什么问题？

从产品的技术、出产造作到机械交付

颁发功夫：2021-10-21 16:10:15 作者：海博论坛hibet三坐标 起源：www.serein.com.cn 浏览：1279

从产品的技术、出产造作到机械交付，海博论坛hibet产品均严格依照国际尺度执行。凭借高性价比的丈量技术产品与良好服务，海博论坛hibet三坐标丈量机受到越来越多客户的认可和信任。


干货分享| 关于模具丈量的三坐标使用知识(图1)


海博论坛hibet三坐标能够很好地实现模具行业的丈量工作。如能把握较为全面的丈量知识，就能更好阐扬海博论坛hibet三坐标的使用价值。以下就关于模具行业的三坐标使用知识进行分享。



基准的选择及平面先找正

三坐标丈量的模具零部件首先要保障海博论坛hibet丈量基准和加工基准（装配基准）维持一致，能力去编纂丈量法式，把零部件图档的坐标系调整到和现实零件基准坐标系一致再去取每个基准轴上的特点进行取点丈量；不然测出来的数据有误差。



测头传感器的选择

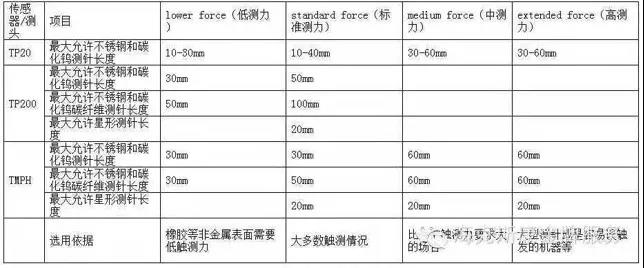

应该凭据测针的长短来拔取分歧测力的传感器，不然也会影响丈量的精度。分歧型号的传感器，所允许的最大允许测针长度是不一样的。最大允许测针长度：传感器携带的测针和加长杆的总长度。如下方所示对比表，可供各人参考。



干货分享| 关于模具丈量的三坐标使用知识(图2)



丈量点的数量及散布

编程过程中，测点的蹊径选择要法规、测头方向一致的区域丈量，削减测头频仍转换 ，测头活动的轨迹应最短。

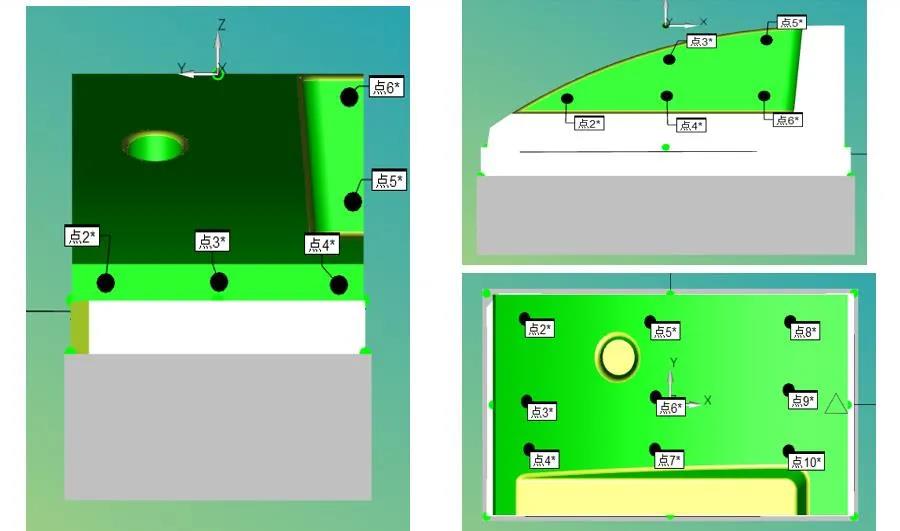

为了达到丈量最优化蹊径，提升丈量效能，我们也可通过选择六个方向的视图进行辅助编程。


干货分享| 关于模具丈量的三坐标使用知识(图3)





安全移动方式的选择

PC-DMIS   提供了2种快捷方便的安全移动方式供客户选择。

安全平面

是指在指定坐标轴的指定高度上创建了一个平面区域，测头要从一个特点移动到另一个特点必须在该指定平面上移动。使用安全平面可削减需界说的中央移动点，因而能削减编程功夫。



安全空间

设置Clearance Cube（安全空间），设定并激活Clearance Cube以来，能够在图形显示窗口中查看到类似一个盒子的物体包裹着整个检测零件，法式在执行丈量任一元素时必须先运行到Clearance Cube指定值，再进行丈量。
