概括度是指被测现实概括相对于梦想概括的改观情况，用于描述曲面尺寸正确度的重要指标为概括度误差，分为线概括、面概括两种类型。
在现实造作检测中，自由曲面的加工精度是以其概括度来丈量的，通常通过数模支持来推算实测概括与理论概括地误差。在分歧基准及执行分歧GD&T尺度下，了局也会分歧。
公差带是包络一系列直径为公差值t的圆的两包络线之间的区域。诸圆的圆心位于拥有理论正确几何状态的线上。下面结合图片进行介绍。

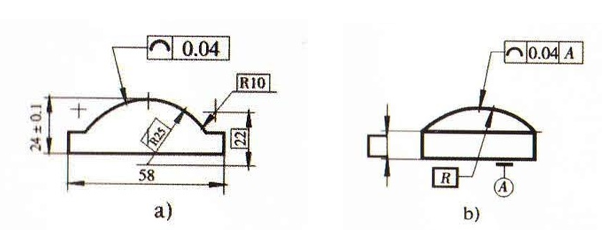

如图所示，其中a图无基准要求，b图有基准要求。在平行于图样所示投影面的任一截面上，被测概括线必须位于包络一系列直径为公差0.04且圆心位于拥有理论正确几何状态的线上的两包络线之间。
公差带是包络一系列直径为公差值t的球的两包络面之间的区域。诸球的球心位于拥有理论正确几何状态的面上，下面结合图片进行介绍。

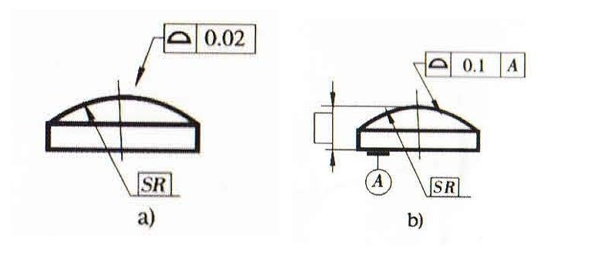

无基准要求见图a，有基准要求见图b。被测概括面必须位于包络一系列球的两包络面之间，诸球的直径为公差值0.02，且球心位于拥有理论正确几何状态的面上的两包络面之间。
在现实丈量中，能够切换ISO/ASME尺度，分歧尺度下的了局是不一样的，必要仔细注意。
