一、 汽车缸盖介绍：

缸盖装置在缸体的上面，从上部密封气缸并组成点火室。

气缸盖是点火室的组成部门。缸盖对发起机有着沉要的作用，因而要保障缸盖的精度是否达到要求。

二、 合用领域：

此案例为丈量法兰盘类似工件的地位度。

三、 丈量当苦衷项：

把稳图纸标注的尺寸角度和圆心距。

四、 丈量过程分析：

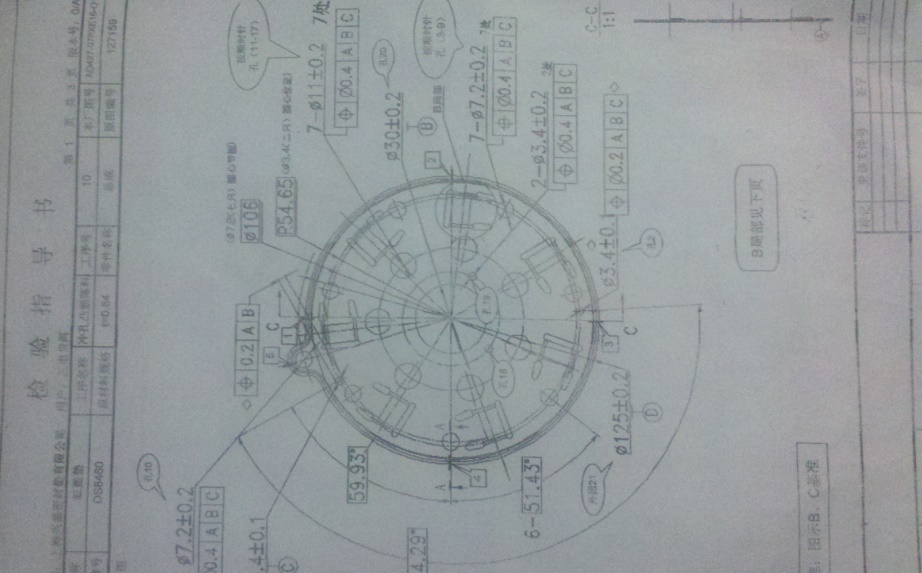

第一步：工件分析。凭据图纸，该产品重要丈量地位度等：以上平面为基准A,直径为30的内圆为基准B，直径为3.5的幼圆为

基准C，求各个圆的地位度，而图纸重要尺寸都是给相对角度和与基准B的中心距或者各个圆心组成的圆的直径； 因都是通

孔，可选取底光丈量。

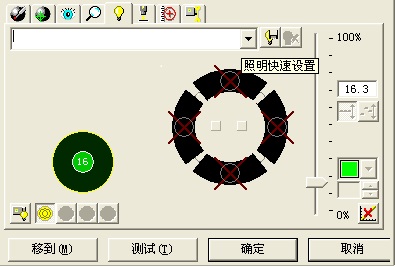

因都是通孔，选取底光丈量：

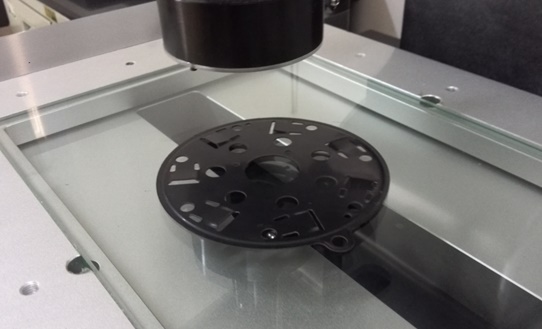

第二步：工件装夹。此工件两面都较平，直接平放在工作台上即可。

五、 具体丈量步骤：

1、手动建坐标系:丈量基准B、C上各3个棱点，机关圆1、圆2后成立坐标系；

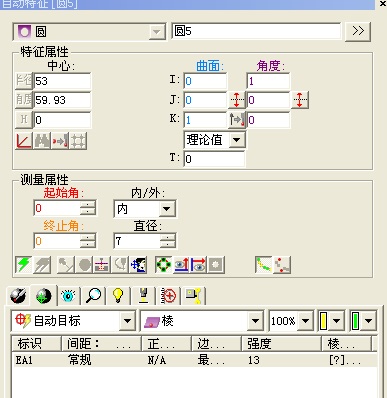

2、丈量圆：凭据图纸，用自动（圆）职能，用极坐标设置丈量参数丈量，如下图：

将坐标系切换到极坐标系，输入极径，极角及H值实现后，设置相应的半径、丈量点数等数据后即可进行检测，而后将这个

圆作为阵列对象，设置旋转阵列参数；再运行法式。

3、评价：

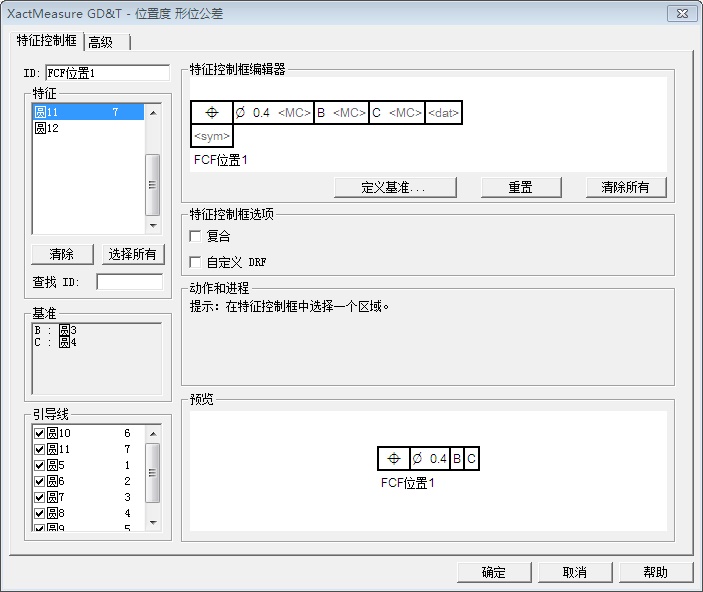

① 地位度：将圆3为基准B，圆4为基准C，评价圆5~11。评价地位：选择极径、极角，能够看每个圆的地位误差情况。

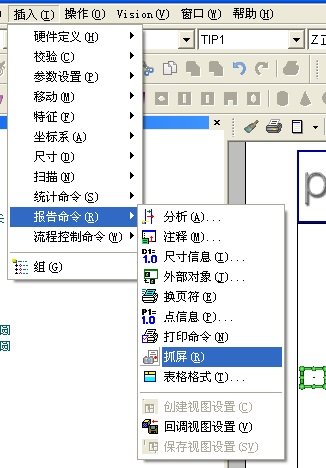

②通过抓屏，能够显示丈量特点

4、汇报，如下图：

5、将汇报输出为PDF文档，整个丈量实现。

六、 总结：

丈量该工件时沉要在于图纸标注的尺寸重要是角度和圆心距，如用直角坐标系，设置理论值是个繁琐的过程，利用极坐标系

的特点能够单一快捷的设定标称值，提高编程效能。

七、 汽车缸盖顶检测机型推荐：

OPTIV CLASSIC 3.3.2影像丈量仪
